起因：
1，电视机自带的播放器虽然播放效果很好，在HDR点亮时很震撼，结合群晖的VIDEO STATION也算是操作方便，但是他不支持原盘，不支持特效字幕，每次看电影都要手动转一次SRT，有些带格式的，转换还很麻烦，故一直想弄个HEVC的独显机器作为视频播放专机。
7X24小时开机，这样老人小孩开电视就是桌面，使用付费版的优酷或爱奇异，看看动画片电视剧很方便。
2，梅林AC1900P下的酸酸乳性能不够，foxmail收发Gmail经常性失败。而且我赚饭票的工具，有很大一部分都要用到外网。早就听说软路由很强劲，所以一直想试试软路由。虽然原来啥软路由都没用过。
3，下载原来用群晖，但是那么多硬盘7×24工作有点累，且费电。后来用一个淘汰的笔记本T410s作为下载专机，装win版的transmission。效果还可以，但算上适配器的效率，总功耗也有20W+。
4，完全干净的的群晖。原来用群晖，活动的后台任务有两个，一个是下载，一个是docker下的Jriver服务器。这两个服务会阻止群晖休眠，但是这两个服务又必须用。费电，5盘运行，正常情况都是60W了
所以就有了弄个虚拟机的想法。
选中DQ77，是因为这个小板子五脏俱全，扩展性超强。关键，板砖电源效率高，可靠啊！
入正题：
1，三大件：（不足千元）
DQ77kb，385元
i5-3570s，280元，（本来有库存1610，但不支持VTD，不支持Vpro）
8GBx2，360元（原来的库存）
2，附件：
全新1050ti ，没花钱 （这个主要是为了支持hevc的4k 10bit HDR接电视机）
转接卡，某宝，ADT 4X pcie转接线，80元。
ASM1062 ，SATA转接卡，75元X2
薄散热器，50元
铝机箱，免费。
====================================================
先上图说梗概吧，大家有疑问可以讨论。
中间的坑太多，花了挺多时间。
DQ77kb主板，2个ASM1062的miniPCIE的半高的双口SATA
3，配置规划：

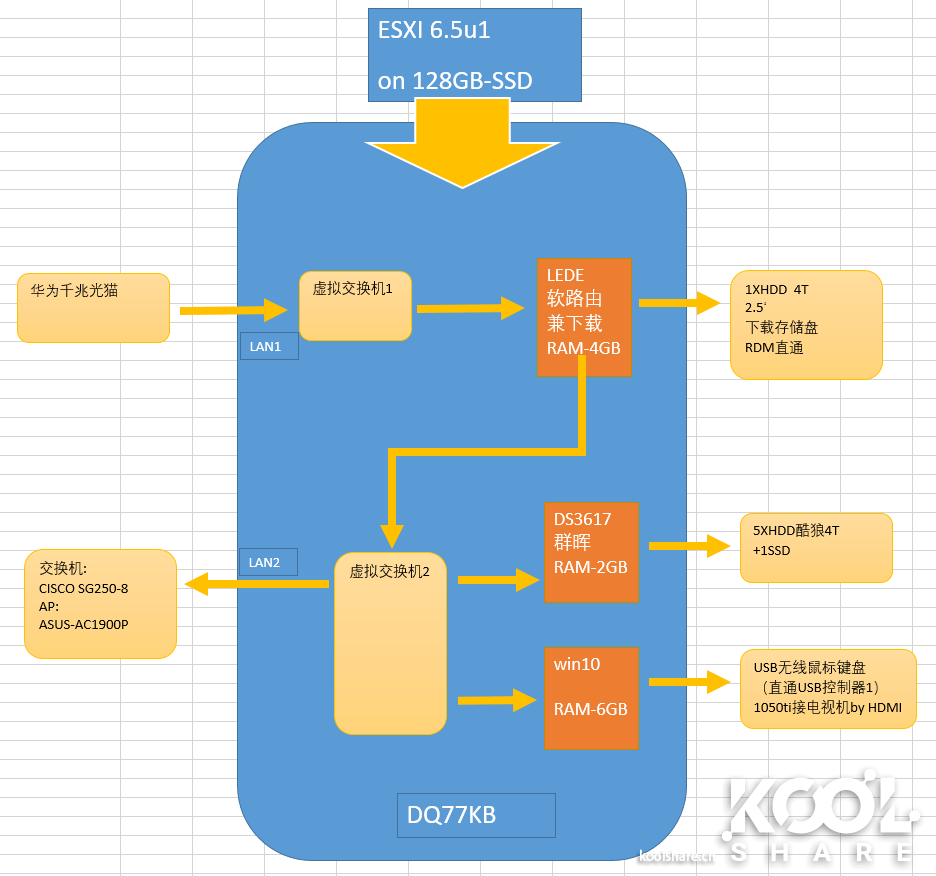

软件框架：
内部5个SATA存储盘，USB外接3个8T的USB硬盘

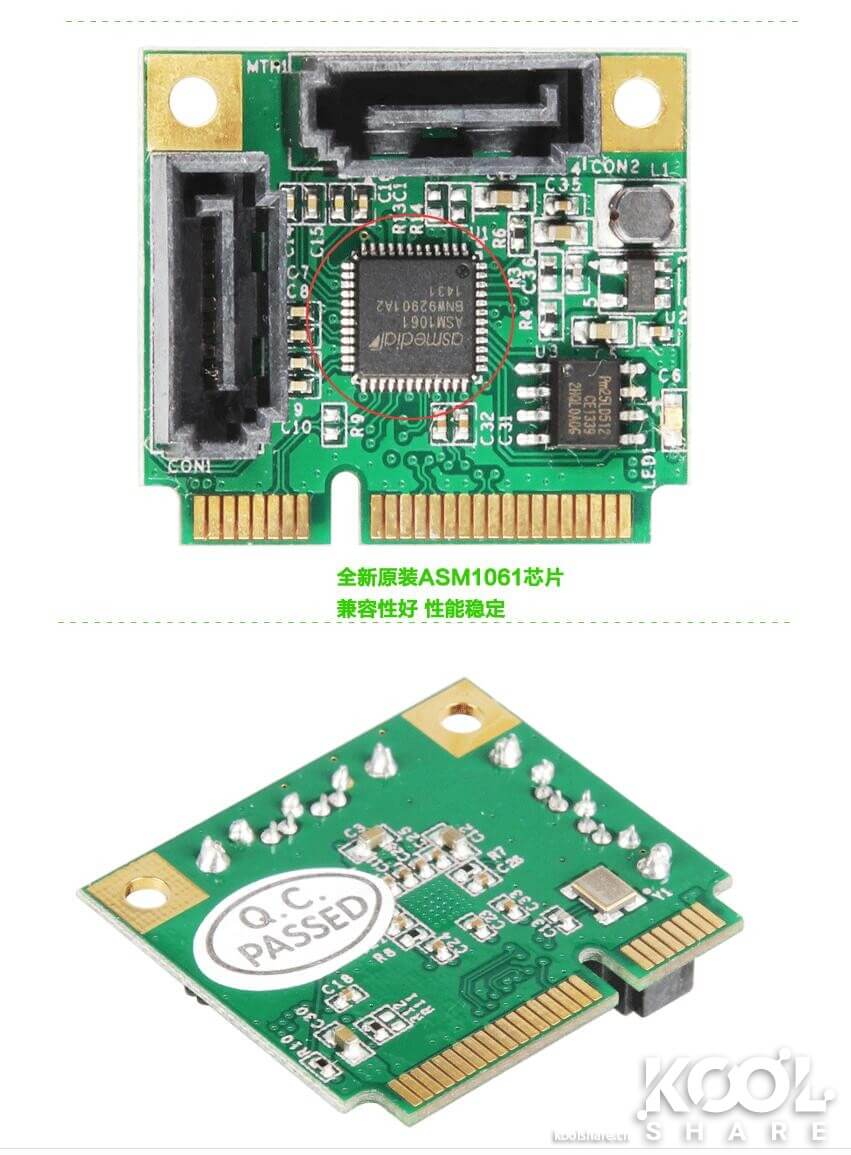

用的这个SATA扩展卡：ASM1062，这玩意很成熟了，很多主板上都是这个芯片，扩展SATA，速度上也没啥瓶颈。

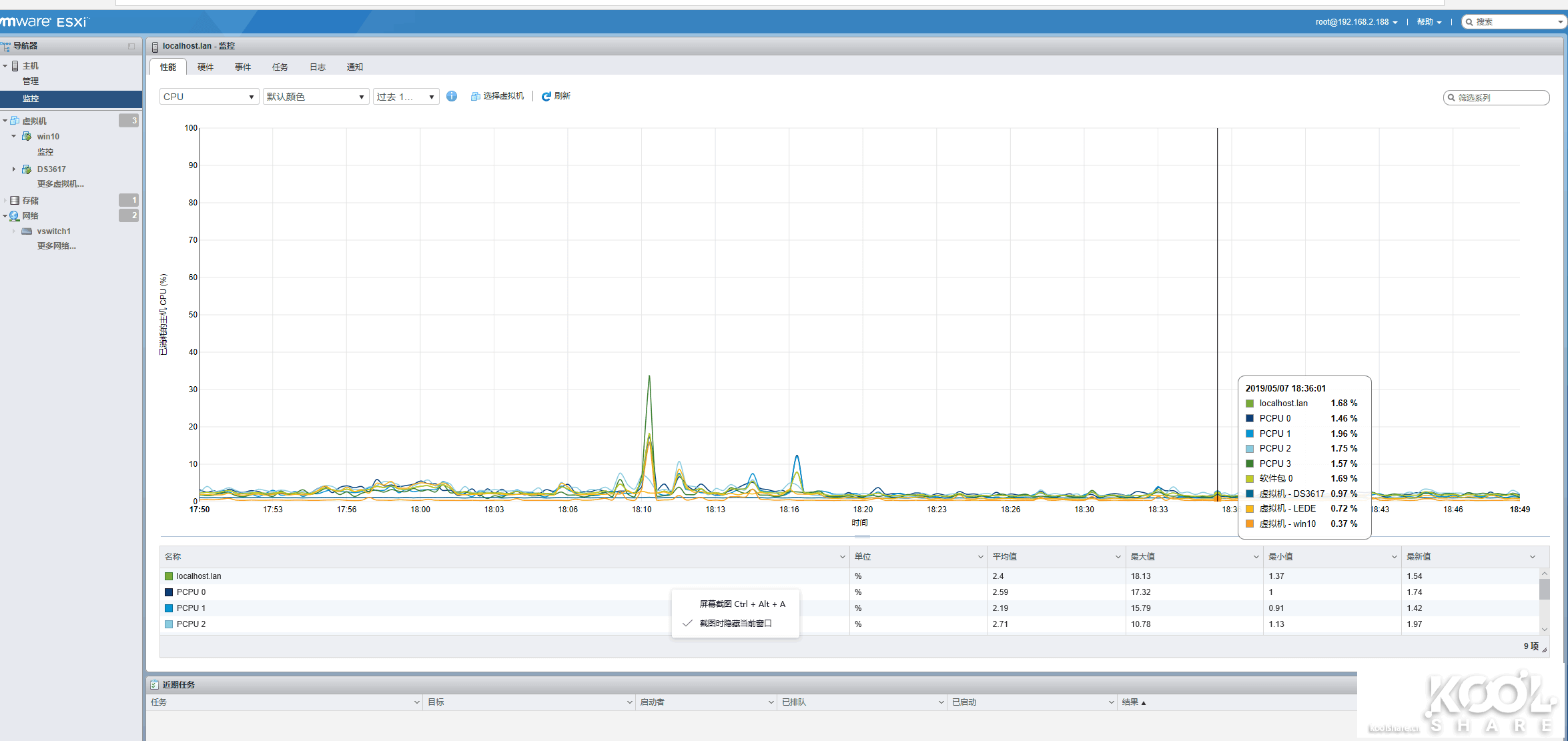

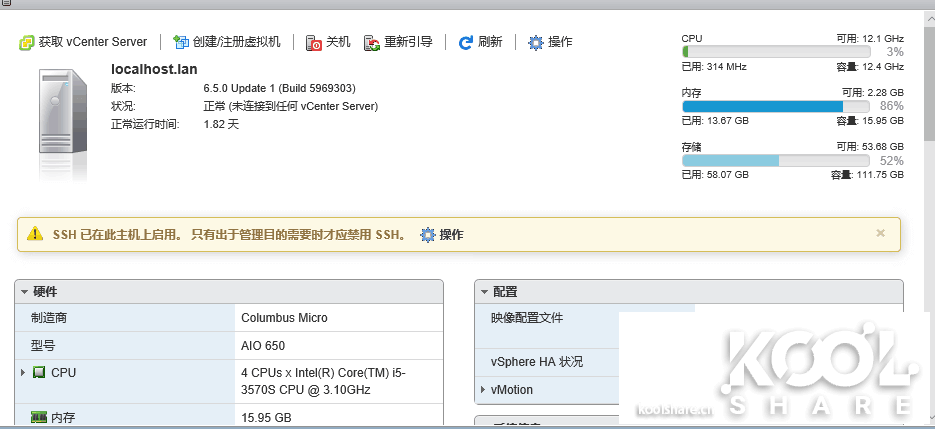

WEB界面ESXI资源监视器
、、

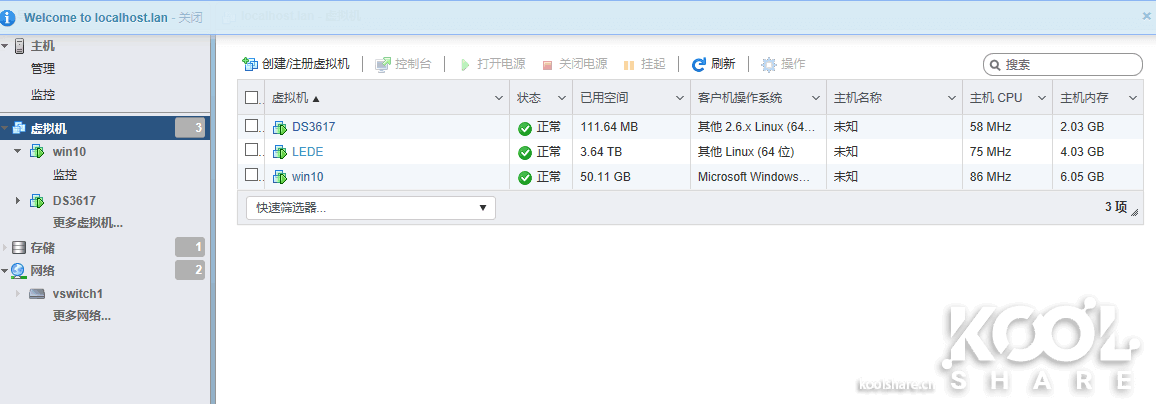

3个虚拟机运行中

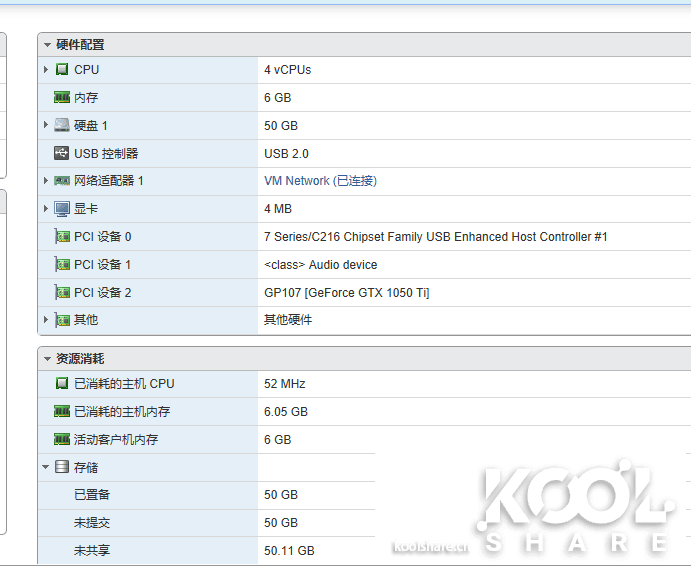

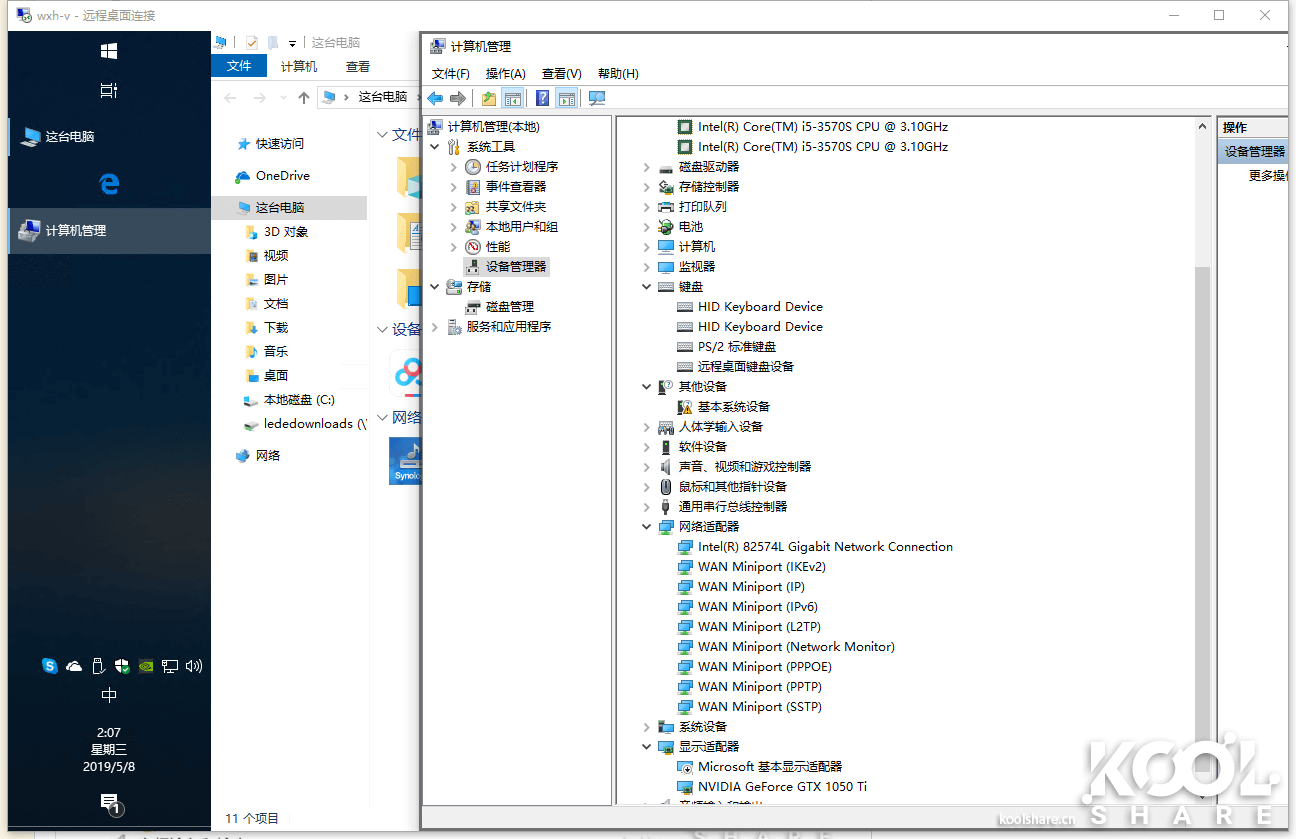

windows虚拟机的配置、

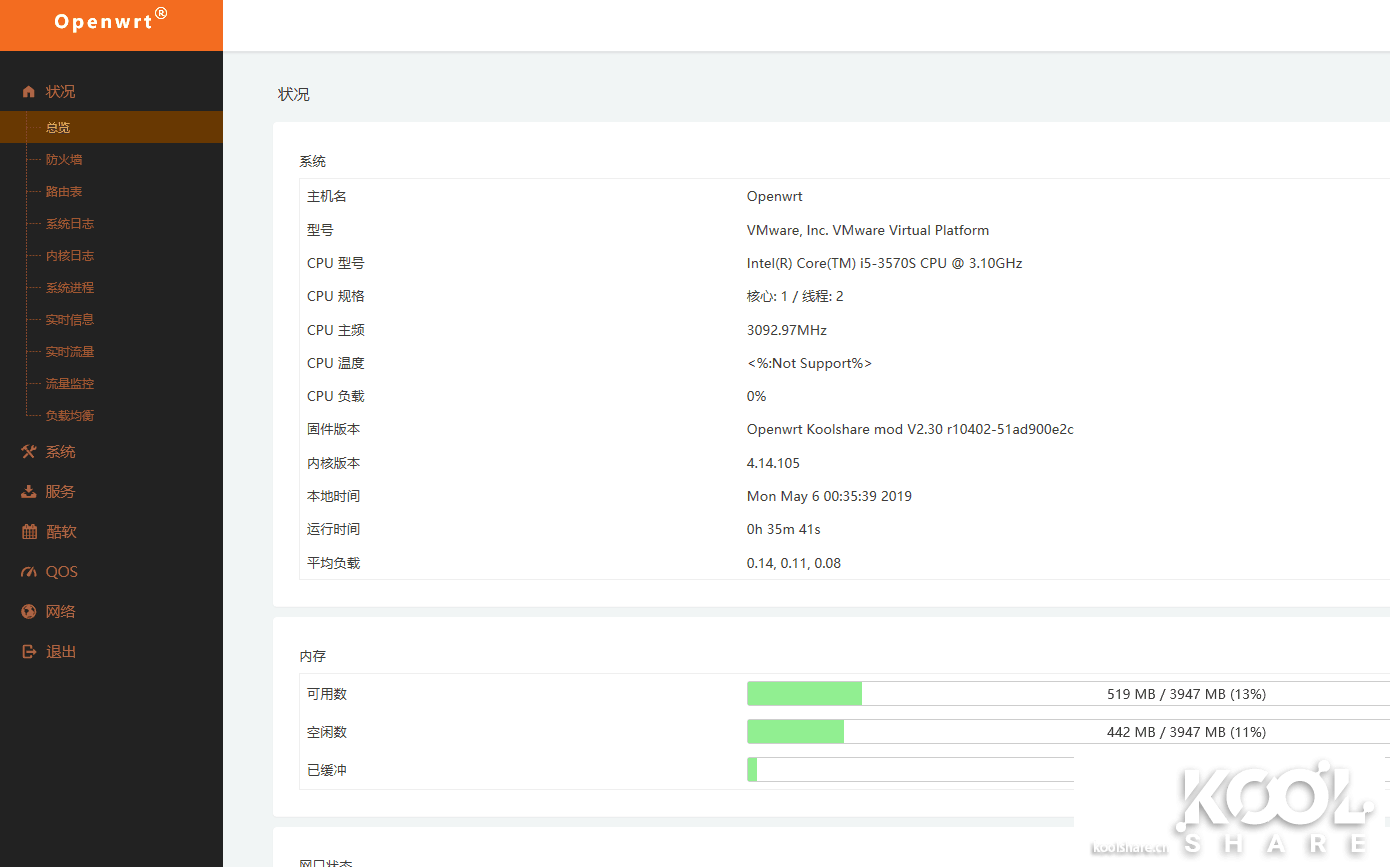

LEDE运行界面
lede配置网口要注意顺序，
eth0是连在第一个虚拟交换机
eth1连的第二个虚拟交换机
在LEDE内部，我将eth0分配给wan，eth1分配给lan
第二虚拟交换机的状态如下：

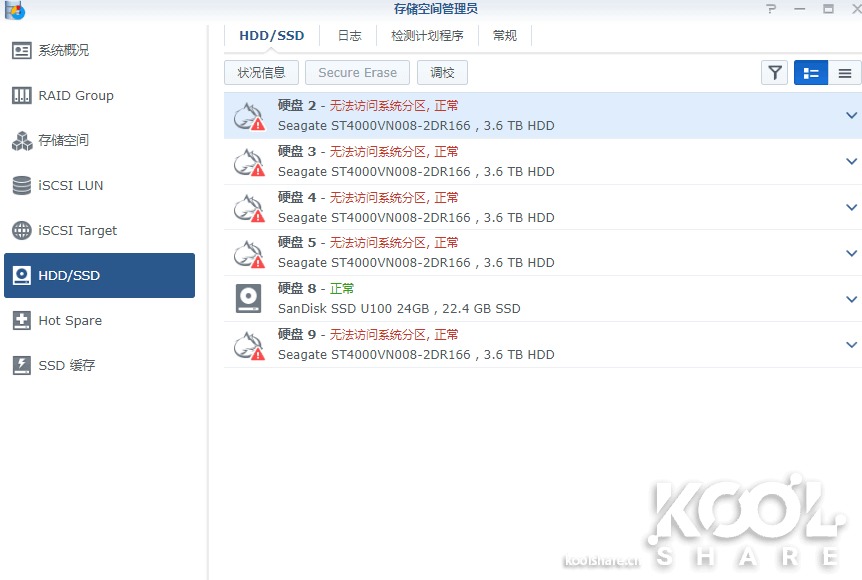

群晖直通硬盘，没有使用任何虚拟硬盘，
采用USB启动，完全物理机运行的模式，拔掉ESXI的系统硬盘的话，群晖可以直接在物理机直接启动，跟虚拟机下状态完全相同。
可读取硬盘smart信息，可休眠。
插上BK650的USB通讯线，分配给群晖，

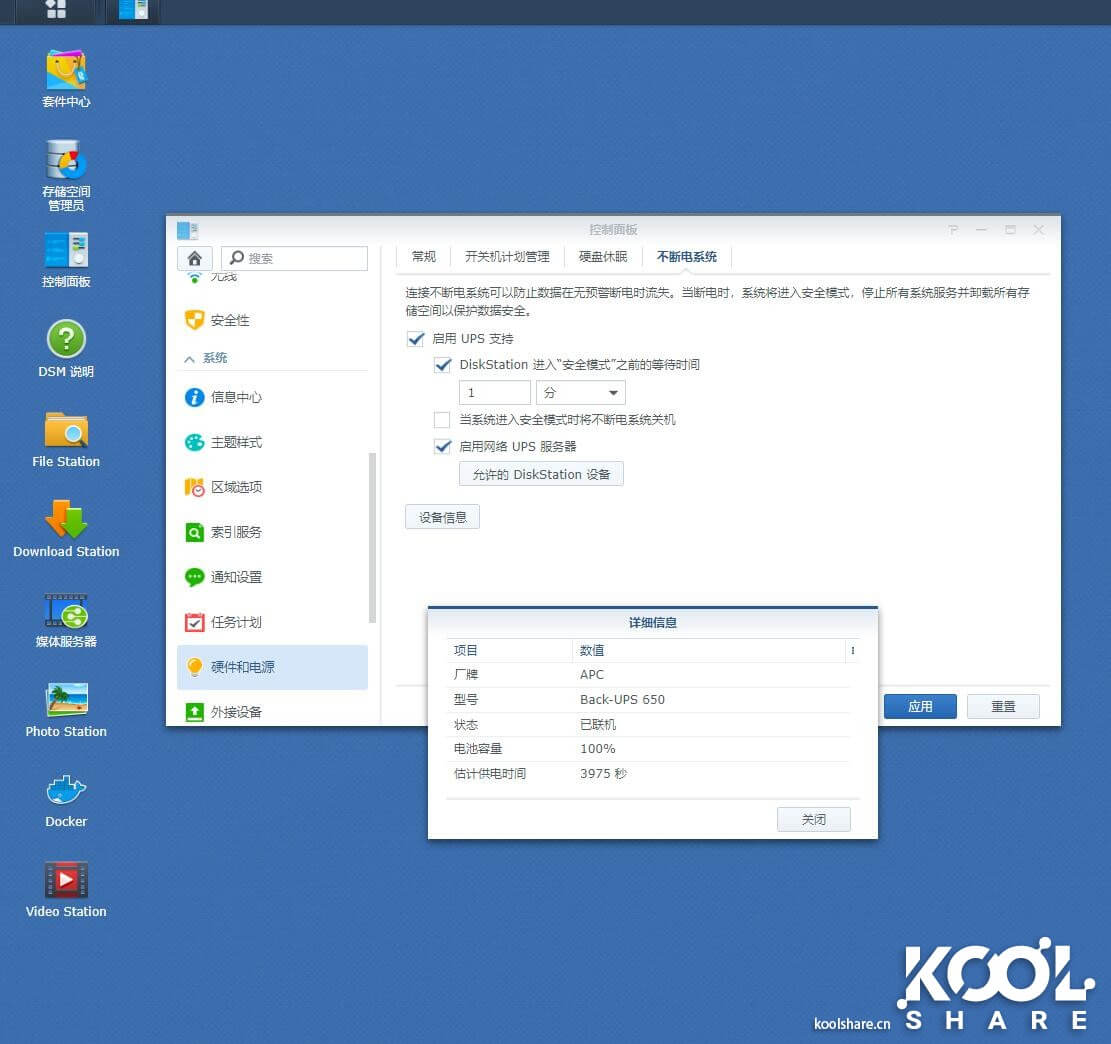

群晖正常识别，然后将群晖当做UPS服务器

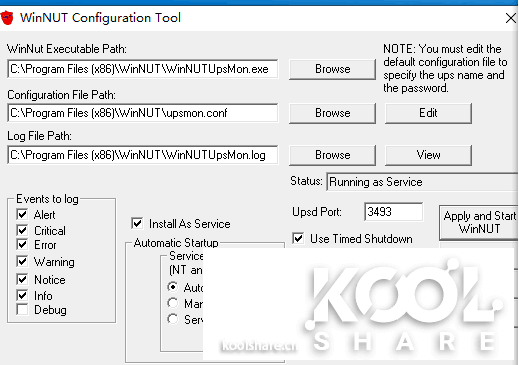

分别连接win10和ESXI

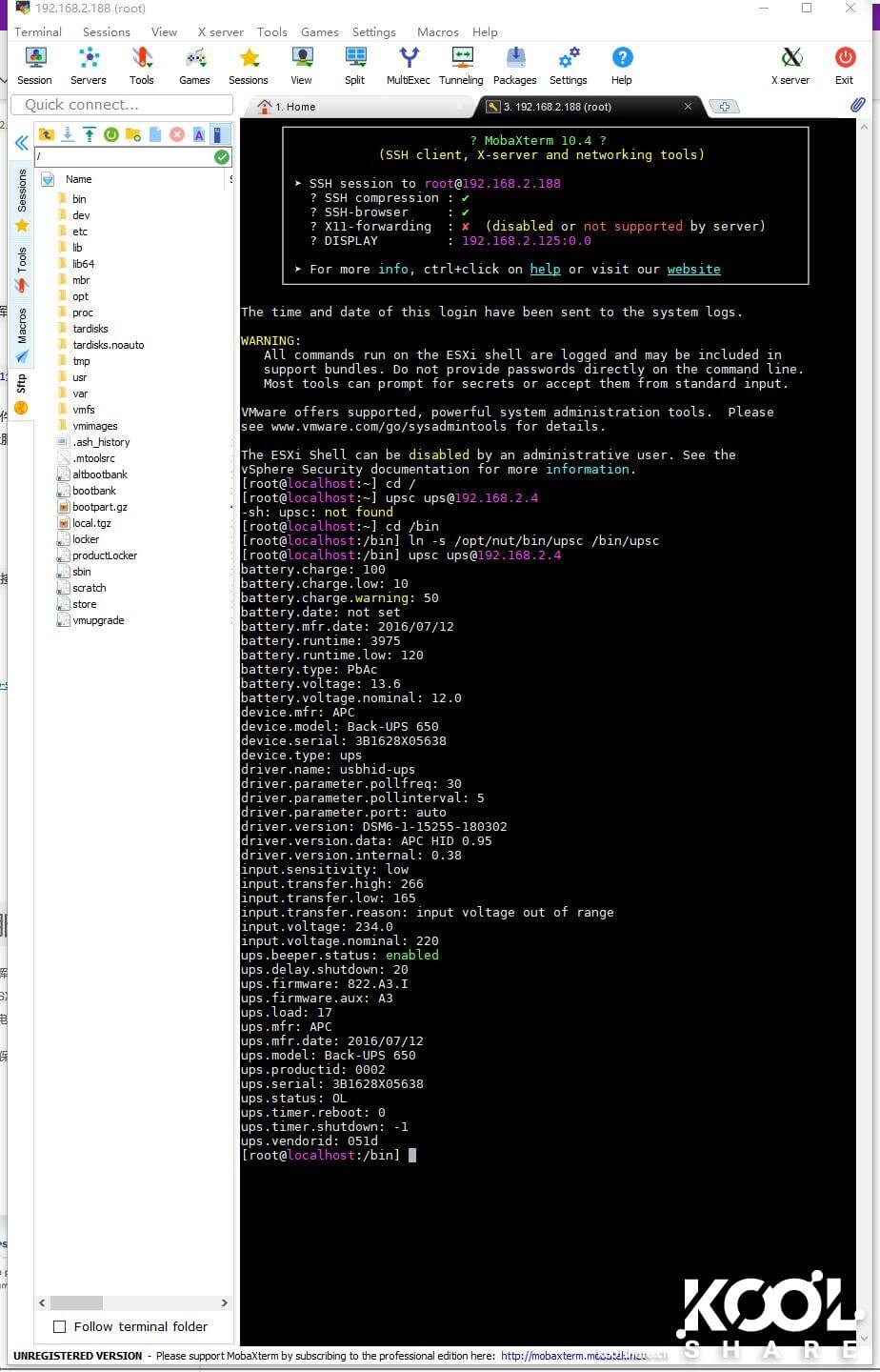

ESXI也联通了UPS

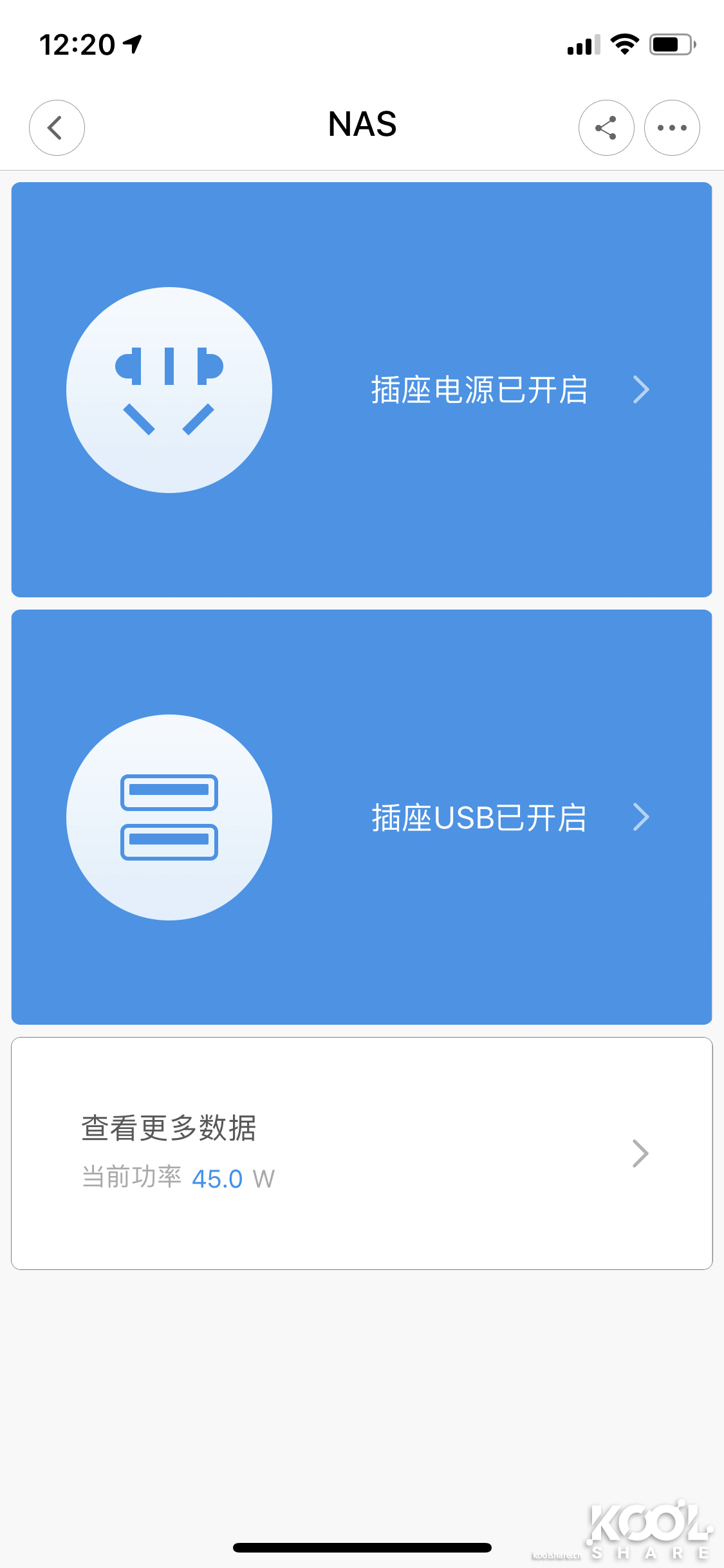

整机轻载功耗45W：（群晖硬盘休眠状态）

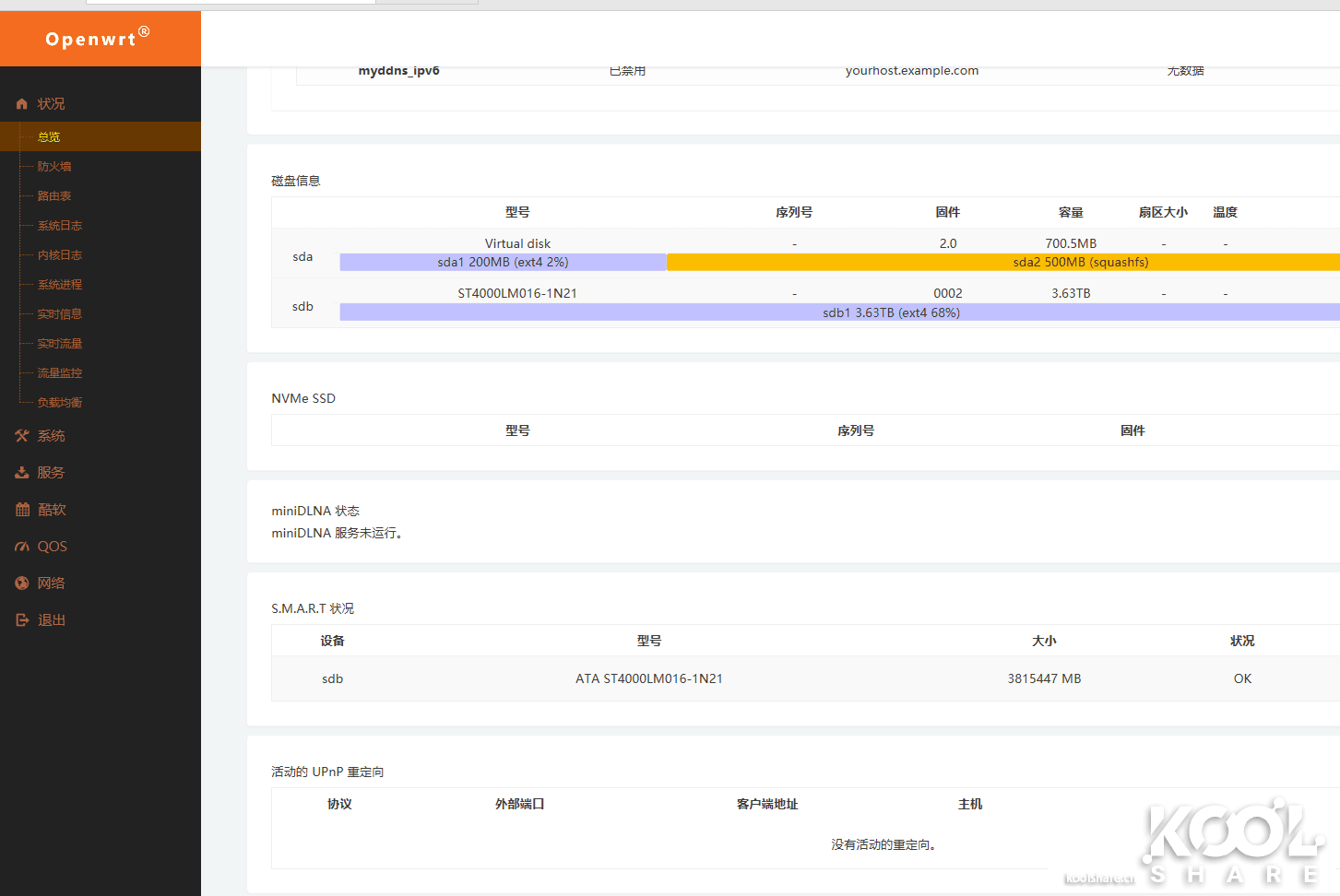

而且LEDE的硬盘也支持休眠（设置10分钟无活动链接后）

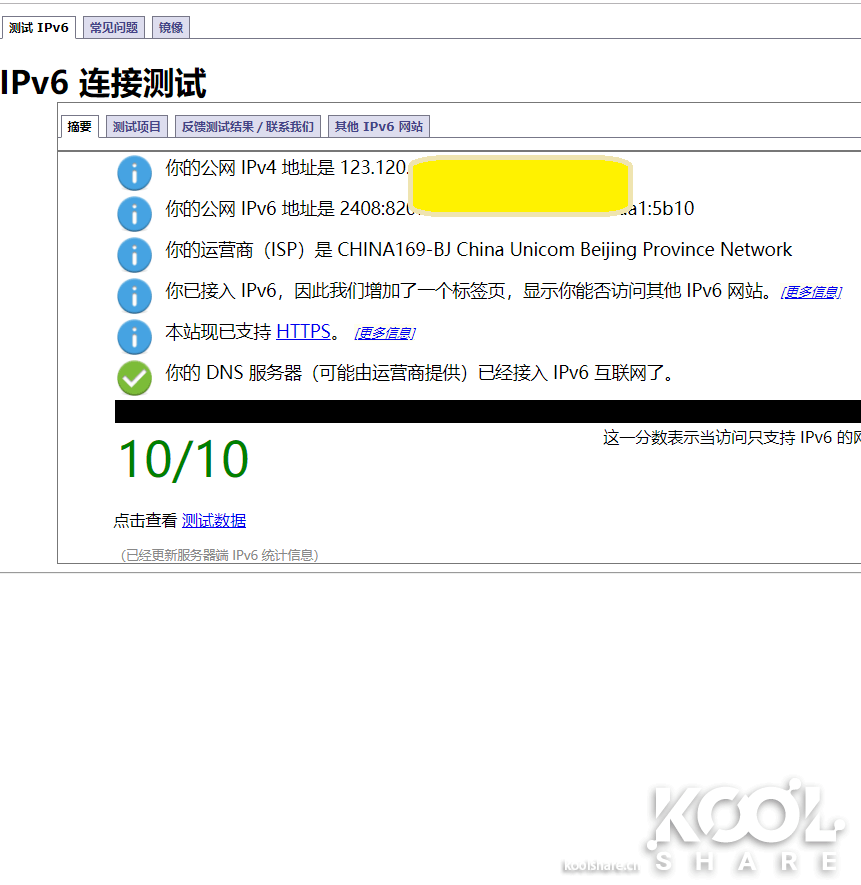

意外收获，这次折腾，轻松搞定了IPV6
下载附件
2019-5-9 02:27 上传

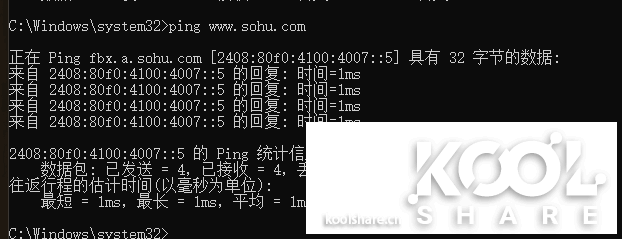

这个ping值，难道不应该感动一下？
win直通显卡也成功，非常稳定，虽工作在4X，实际损耗应该在5%以内.
因为中间的坑实在太多，感觉写下来提醒大家，
遂简单写了个教程，要点基本都记下了，
但是要做到对新手的傻瓜效果可能还是有点难度。
结语：
==========================================================
45W功耗的三合一机器，已经稳定运行两周。
所有任务均重负荷测试通过。
其中，使用madvr设高品质播放时，整机功耗可到170W左右。（使用230W的DELL外星人板砖电源）
折腾告一段落，截至目前，可认为该项目成功。
========================================================================
直观感受：
1，ESXI运行效率很高，只要部署得当，采用低功耗运行模式（BIOS要设置C3）,整个系统的功耗可以做的更低
2，LEDE能力很强，内网妥妥的持续112MB/S，外网300M下载满速稳定。
3，尤其S梯子S运行稳定的让人想哭，比起梅林下的效果强100倍，我也不知道为啥
4，弄好了需要及时备份，做快照。没事不要折腾，就当工具用。有时容易折腾出问题。
1，制作ESXI6.5UPDATE1的安装U盘，这个要注意替换
ESXI的安装盘（启动U盘）的制作
1，用UltroISO打开esxi 6.5的iso镜像文件，用创建硬盘镜像方式写到U盘；
2，在“写入硬盘镜像”窗口，点“便捷启动”，选“写入新驱动器引导扇区”，选择“syslinux”，这样就更新了U盘首扇区；
3，把U盘上 isolinux.cfg文件改名为syslinux.cfg
测试U盘启动并安装通过，没有第2、3步不行。网上有人说只需第一步，我测试启动错误。
2，插入U盘，开机界面选择U盘启动，ESXI正常安装即可，下一步下一步。。。。按照屏幕提示完成，这个简单。直到提示你拔掉U盘，重启。
祝贺，你装好了ESXI。
建议：
1，安装的时候，最好是拔掉82574口的那根网线，只连接82579那根,方便以后在LAN口使用AMT管理功能。
2，安装ESXI时不要连接其他的硬盘，只挂一个宿主机的SSD。
3，装好后重启，先进bios确认下启动顺序是否正确。
4，安装成功后注意及时关闭bios的USB启动项。（在BOOT标签内）
esxi6.5只能使用web管理，我在Chrome下运行完全正常，没有遇到很多帖子里说的web管理不正常的地方
可放心使用。
不用怀念vspere client
在部署虚拟机之前，需要做点准备，咱们先把网络关节打通。
ESXI安装好以后，系统自动就会给你配置一个虚拟交换机，等于有了一个虚拟的子网。
我们在此基础上，还要添加另一个虚拟交换机，一个端口组。
新建的这个，是为了连接主板上的另外那个千兆网口，用于WAN的连接。
按照如下配置

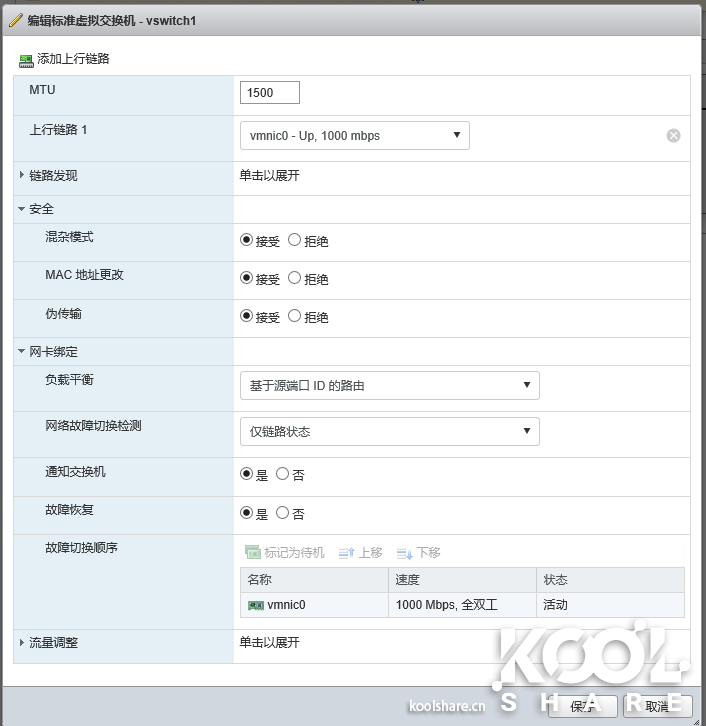

先添加一个虚拟交换机：
要点：
1，注意选中另外一张物理网卡。
我这个里面的序号有点点乱了，你不要被误导。
DQ77有2个网口，AMT口和82579公用物理接口，另外一个单独的是82579.
我在安装esxi时，插的网线在82574上，这样后来就一直使用82574作为宿主机的web管理接口了。后来为了使用Amt远程开关机，在esxi里面强行将82579改回来的。所以我前面建议安装Esxi时只插82579的网线就是这个原因。
2，注意安全选项里面，三相都选中“接受”
如下图
添加端口组，这个比较简单，选中对应的物理网卡。
安全这里，选择接受，或者你选从vswitch继承也行。

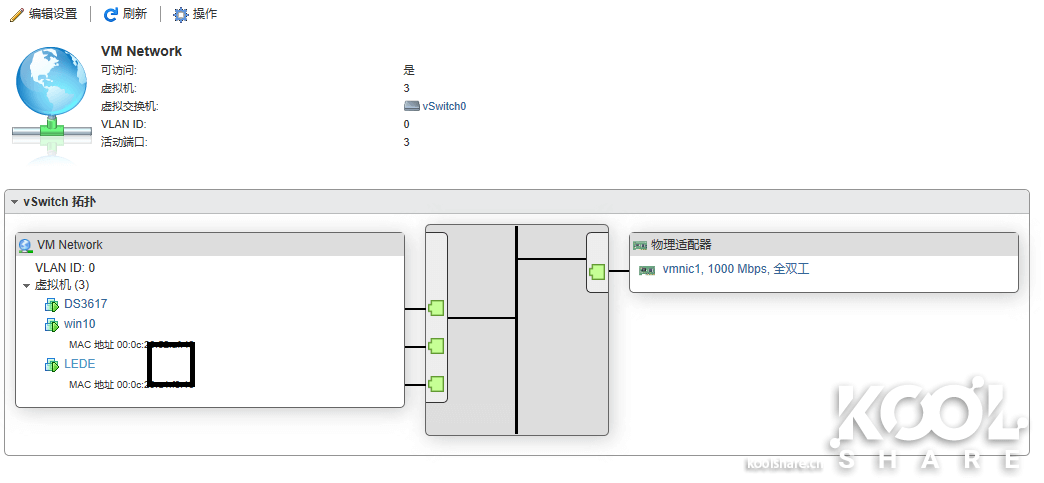

这是另一个交换机，用来连LAN口的这些机器
这是我的直通部分界面
3，配置虚拟机安装LEDE
网络部分搞定，就可以装LEDE了。虽然我以前没玩过软路由，还好图形界面的操作不算难。
RDM直通4T的2.5硬盘，挂载为sdb1，作为transmission的PT下载专用盘，并将下载文件夹共享给局域网。
LEDE我使用论坛下载区的2.3版本，直接虚拟机部署。
装好后，RDM直通一块硬盘给LEDE就行了，然后在LEDE里面挂载即可。
下面是LEDE的配置情况，很简单：
要点：
1，网卡的先后顺序，直接关系到哪个接LAN，哪个接WAN，所以你自己心里一定要清楚。
2，LEDE默认启动后LAN口IP是192.168.1.1，若你PC原来不在192.168.1.X网段，注意把PC的IP地址临时改一下，才可进去LEDE后台web。访问密码koolshare。进去后，修改一下lede的LAN口的IP.待lede重启后再把PC的改回来就行了。比如，下图中的192.168.2.2；
3，原本认为WAN的那个网口直通就行了，试验了后发现直通后能工作，但是CPU占用一直居高不下，查esxi后台情况（ssh下输入esxtop命令）得知，这个直通的口一直在向上层要dhcp地址。遂改回虚拟交换机，得以恢复。
LAN口，WAN口的分配，可按照如下配置
WAN口配置那里，填上你的PPPOE账号密码，重启就可以上网了。
在重启lede之前，请进入到左侧导航栏的 系统–启动项，关闭下面这两个服务的自启动。
正常运行后：
拨号成功，IPV6顺利达成
然后，填入花生壳，（左侧导航栏，服务-动态DNS）开启端口转发（左侧导航栏，网络-防火墙-端口转发），群晖5000，transmission的9091，
这就可以愉快的玩耍了。
4，配置虚拟机安装DSM，直通主板的硬盘控制器，直通一个ASM1062控制器。分配USB外接设备给DSM。这个其实是最简单的，只要你直通了硬盘控制器。
配置虚拟机如下：
要点：
1，先用这台机器（去掉装ESXI的硬盘，只安装群晖的硬盘），用物理机的方式配置好群晖：做好启动U盘，给群晖装好系统。这个物理机装群晖的教程有几万个了，摆渡下，大家都会，不多讲。
2，虚拟机配置中，务必要选择UEFI启动，直通你的群晖USB启动U盘给DSM虚拟机。
3, 群晖开机，启动瞬间的界面，狂按方向键向下选择第3项，也就是虚拟机ESXI环境那个选项.
进去后就是跟你物理机的群晖完全一样一样的。
4，这时因为你已经插了很多硬盘和USB了，在物理机开机时务必第一时间先进去BIOS，确认启动顺序。保证安装ESXI的SSD在第1位，并关闭所有USB启动项。否则，嘿嘿，你懂的，会进物理机群晖哦。。。。

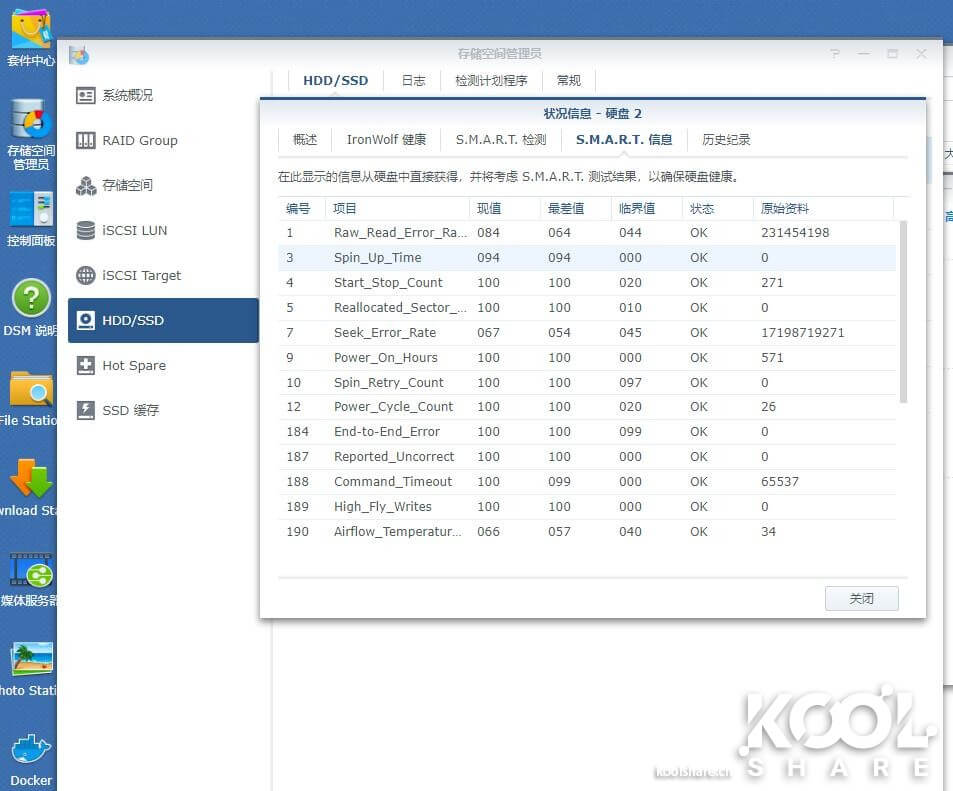

SMART信息都读出来了，目标达成。
5，配置win10虚拟机，直通显卡，直通USB
配置如下。
先创建个50-80G的虚拟硬盘，（放在ESXI的这个SSD母盘就行）
在微软官网下载一个win10的最新ISO镜像，把它载入到虚拟机，挂上光驱，开机，跟物理机一样安装win10。
装好后配置下远程桌面就行了。以后就可以直接进远程桌面，这样很方便，不需要VM tools也行。
要点：
1，关于DQ77kb的USB控制器：
配置PCI设备直通，选上USBenhanced host controller #2
这个对应于主板上独立的那个4针的USB2.0口（靠近输入电源插座的位置）
主板前方，2组的双USB2.0接口，均对应的是USB enhanced host controller #1
直通后，接鼠标，U盘这些，即可在win10下面直通。跟物理机一样的效果。
2，显卡：直通N卡是稍显麻烦的，需要按照下面的方式操作：
目前家里的ESXi服务器集成了路由器,写代码,囤东西,下东西,测试之类的作用.就差个玩游戏就完美了. 所以我就看上了Intel Direct I/O技术. 可以将PCIE上的设备直接映射至虚拟机内从而降低性能的损耗.
不过在ESXi兼容列表内的NVIDIA显卡只有Quadro系列卡,而且卖的死贵死贵. 所以我固然就尝试了在外网寻找如何使用Direct I/O将GeForce系列显卡映射至虚拟机内.
如果在国内搜索相关N卡在ESXi内的相关信息, 只会说明到需要在该虚拟机.VMX配置文件中添加一行:
我机器里的文件位置：（开启SSH，使用winscp登录进去来操作）
/vmfs/volumes/5cb189c1-XXXXXXXXXXXXXXX/Win10
hypervisor.cpuid.v0 = “FALSE”
经过尝试后证实只做这一步是不行的,在Windows系统能可以看到的确显卡驱动已经正常加载了没有43错误, 但是等一有负载显卡驱动就会立即退出.
由于这个问题我在网上寻找了几天,最终在一个Reddit一个有关于AMD+NVIDIA平台直通教程内发现了关键的一步:
在ESXi主机/etc/vmware/passthru.map文件内根据PCIE ID添加以下行:
10de 1c82 d3d0 false
其中10de是PCIE设备的供应商ID.[size=13.3333px]d3d0是PCIE设备的设备ID.
（这个在BIOS下可以找到相关信息，也可以在windows的设备管理器中找到）
当添加完毕之后重启ESXi主机后，直通后的显卡就应该可以工作了.
已测试平台:
CPU: i5-3570s
主板: INTEL-DQ77KB
显卡: GTX1050ti
驱动版本: NVIDA官网最新下载
操作系统:Windows 10
ESXi版本:6.5.0 Update 1 (Build 7388607)
直通成功了，win虚拟机开机后，电视机上就有win画面了.
[size=14.6667px]安装最新的官网驱动，停用虚拟机自带的那个显示器，并设置只在显示器2上显示。
开启10Bit。HDR可不开。让madvr来管理。
ok，enjoy 4K HDR.
虚拟机下有9万多分，够了。
我百度搜了下物理机的1050ti娱乐大师评分，一般也就是9万出头
6，配置虚拟机按序自动延时启动
将DSM作为ups服务器，链接ESXI宿主机和win虚拟机，停电后各个子系统及宿主可按顺序自行关机ESXI教程链接
https://www.wonote.com/studies/esxi-ups-auto-shutdown.html
Win下的：
https://www.punygear.com/2018/11/24/synology%E7%BE%A4%E6%99%96%E4%B8%8Ewindows%E6%9C%8D%E5%8A%A1%E5%99%A8%E5%85%B1%E4%BA%AB%E5%AE%B6%E5%BA%ADups%E6%9C%8D%E5%8A%A1%E5%99%A8%E8%A7%A3%E5%86%B3%E6%96%B9%E6%A1%88/
上面的这些教程都写的很详细，认真看就没问题了。
关于自动启动虚拟机，此处有坑，遂把教程转载贴出来：
有小波澜，请看完。
实际有效内容为下面标红的那句话
[size=14.6667px]
[size=14.6667px]
1、选中虚拟机，
2、点击右侧“属性”——>勾选“允许虚拟机与系统一起启动和停止”
3、选择一个虚拟机,然后“上移”到”自动启动”队列中
4、选定的虚拟机状态已启用，其余虚拟机状态仍为禁用。可以从启动宿主机看看效果！
(注意：一定要在VM处于关闭状态下设置，否则是无效的！)
参考链接：htt去p://blog.s掉ina.co中m.cn/s/blog_538439270101r4g0.ht文ml
本以为这么简单的一设置就好了，重启之后发现虚拟机还是关闭电源状态，这就有点气了(⊙_⊙) exo me?
难道是因为用6.0版本的VMware vSphere Client操作ESXI 6.5的问题？接着我又在ESXi Web Client上找到了自动启动选项，那我就在这上面再重新操作一遍试试吧。
1. 导航器——管理——系统——自动启动——编辑设置 修改自动启动状态已启用是
2. 导航器——虚拟机 勾选虚拟机 右键——自动启动——提高优先级
(─.─|||这下应该可以了吧，重启~
经常漫长的几分钟开机，再通过Web Client进入ESXi，看到状态的那一刻我是懵逼的（好气啊！！！
什么鬼，已关闭的电源。 肯定就是开机启动没生效的问题。
解决方案如下：（取消注册虚拟机，再重新注册）
1. 开启SSH
启用自动启动：/bin/vim-cmd -U roothostsvc/autostartmanager/enable_autostart 1
获取启动顺序：/bin/vim-cmd -U roothostsvc/autostartmanager/get_autostartseq
startAction为空？？？？别着急，按步骤来可以解决
2. 取消注册虚拟机
3. 注册现有虚拟机
4.提高优先级
勾选虚拟机——右键——自动启动——提高优先级
5. 再重新查看自动启动顺序
获取启动顺序：/bin/vim-cmd -U roothostsvc/autostartmanager/get_autostartseq
此时startAction为powerOn了，大功告成~
重启生效 ╰(￣▽￣)╮虚拟机开机延迟60秒后自动启动
