VMware vSphere（ESXI）6.7安装黑群晖DSM7.X教程（ESXI虚拟机安装群晖DS918-7.01保姆级教程）

原文收集自: https://wp.gxnas.com

【前言】

安装黑群晖DS918-7.01的硬件要求：

1、CPU要求

（1）至少要用第四代Intel酷睿处理器、或者同等级别的奔腾处理器、或者同等级别的赛扬处理器，比如：Intel i5-4430、J3455、N3160；

（2）至强的处理器，要求是v3或者以上级别，比如：Intel Xeon E3-1230 v3；

（3）如果是AMD，要求是锐龙3或者以上级别，比如：Ryzen 3- 2200G；

如果CPU不满足要求，建议安装DS3615-7.01，安装DS3615-7.01的步骤和安装DS918-7.01的步骤大致一样，只是使用不同引导和不同安装包的区别。

2、网卡要求

（1）如果是用网卡直通的，要求使用Intel品牌的网卡；

（2）非直通网卡，要求支持vmxnet3或者E1000e；

（3）截止2021年9月23日，使用RedPill项目开发组开源代码编译的DSM7.X引导，暂时不支持万兆物理网卡，建议采用千兆网卡（直通模式）或者虚拟网卡（非直通模式）。

【安装步骤】

1、在电脑上新建一个文件夹（我在E盘建立dsm7这个文件夹），需要注意：不可以用中文或者特殊符号。到【我的网盘】下载以下文件，全部下载完成后，然后点到下图红框处，把当前这个路径复制一下；

2、把引导文件【redpill-DS918+_7.0.1-42214（引导文件）.img】改个名，去掉中文字（不可以有中文），同时把文件名改短一些，方便操作，我这改成DS918_7.0.1.img；

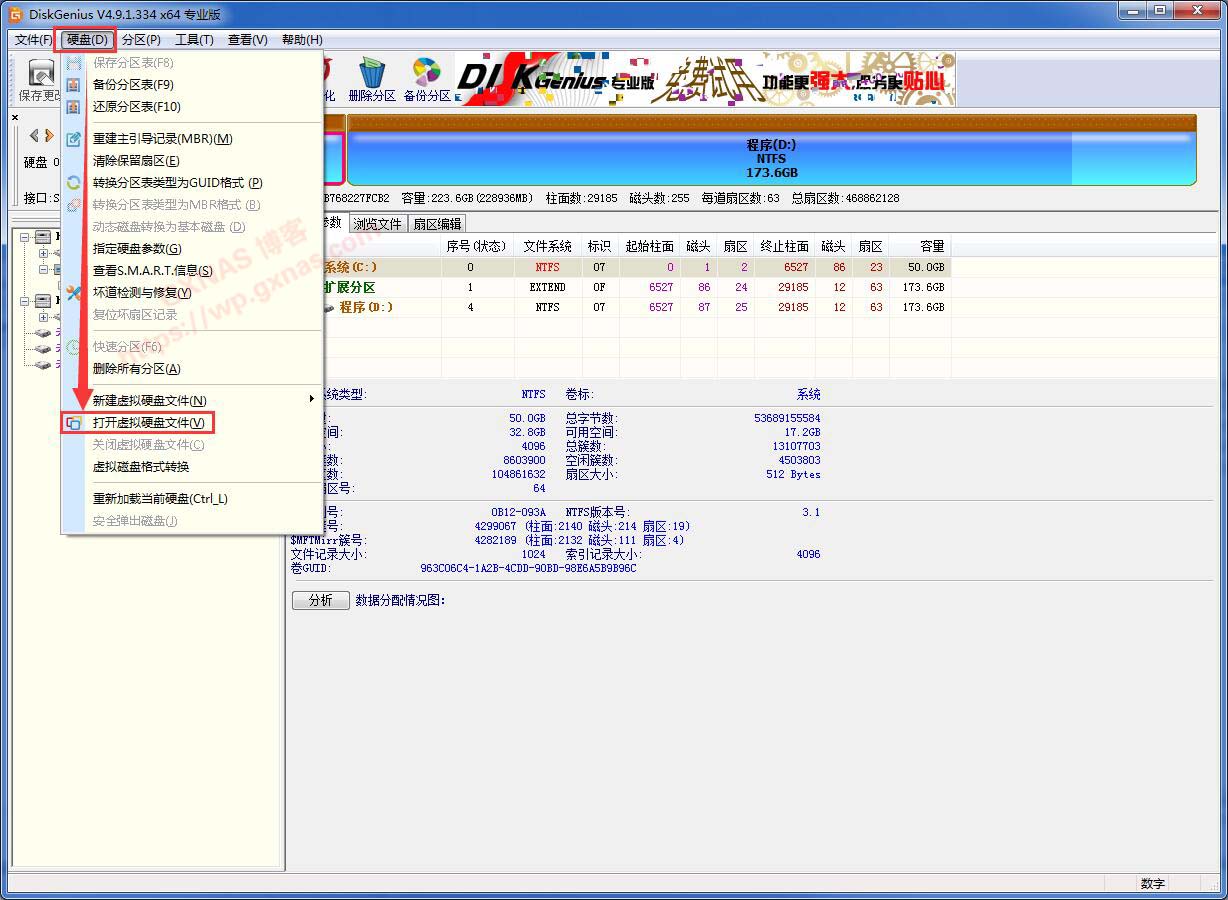

3、打开DiskGenius软件，点菜单上的“硬盘”—“打开虚拟硬盘文件”；

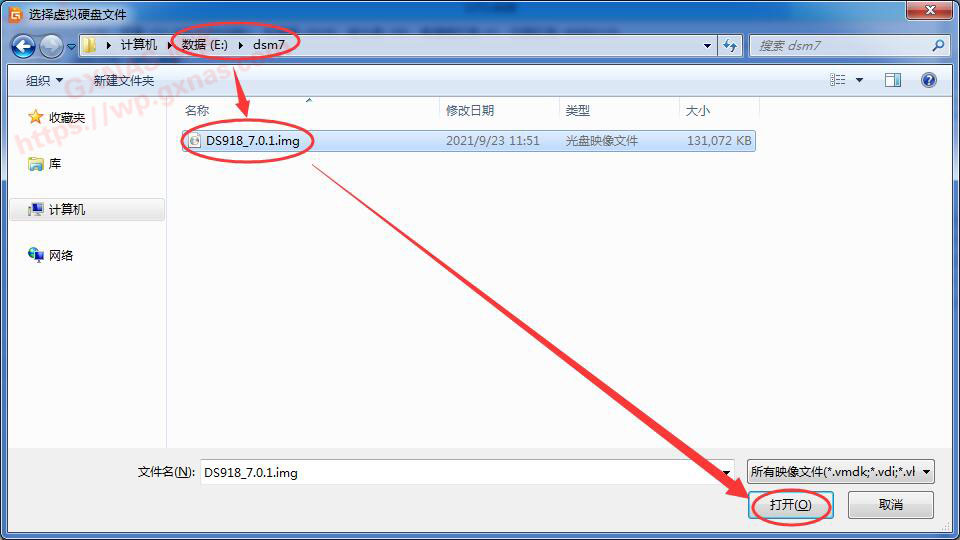

4、进入第1步建立的文件夹，找到DS918_7.0.1.img文件，打开；

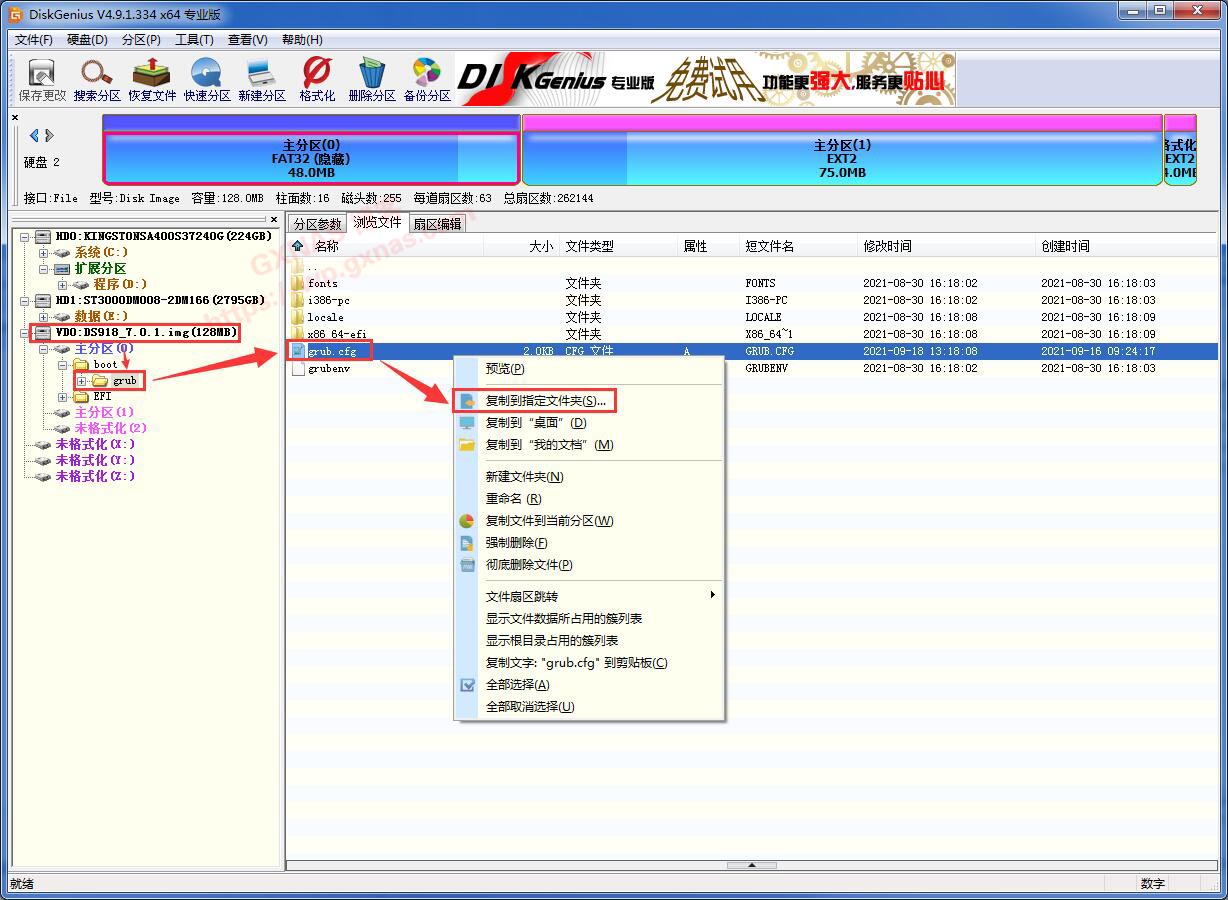

5、在左边栏中点+，点grub文件夹，在右边找到grub.cfg文件，在此文件上点鼠标右键，弹出的菜单中选择“复制到指定的文件夹”；

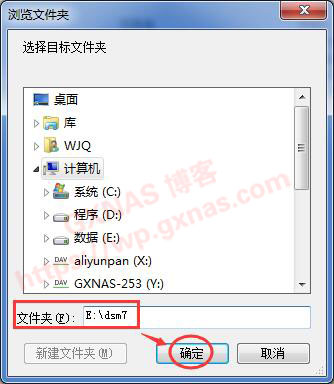

6、在文件夹处点一下，把在第1步复制的路径粘贴进去，确定；

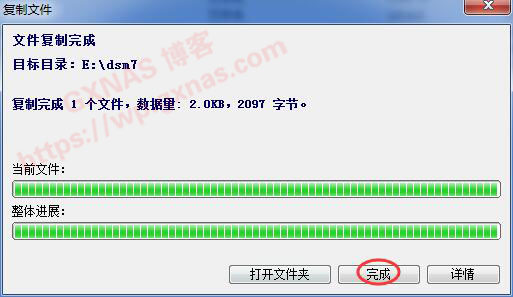

7、完成；

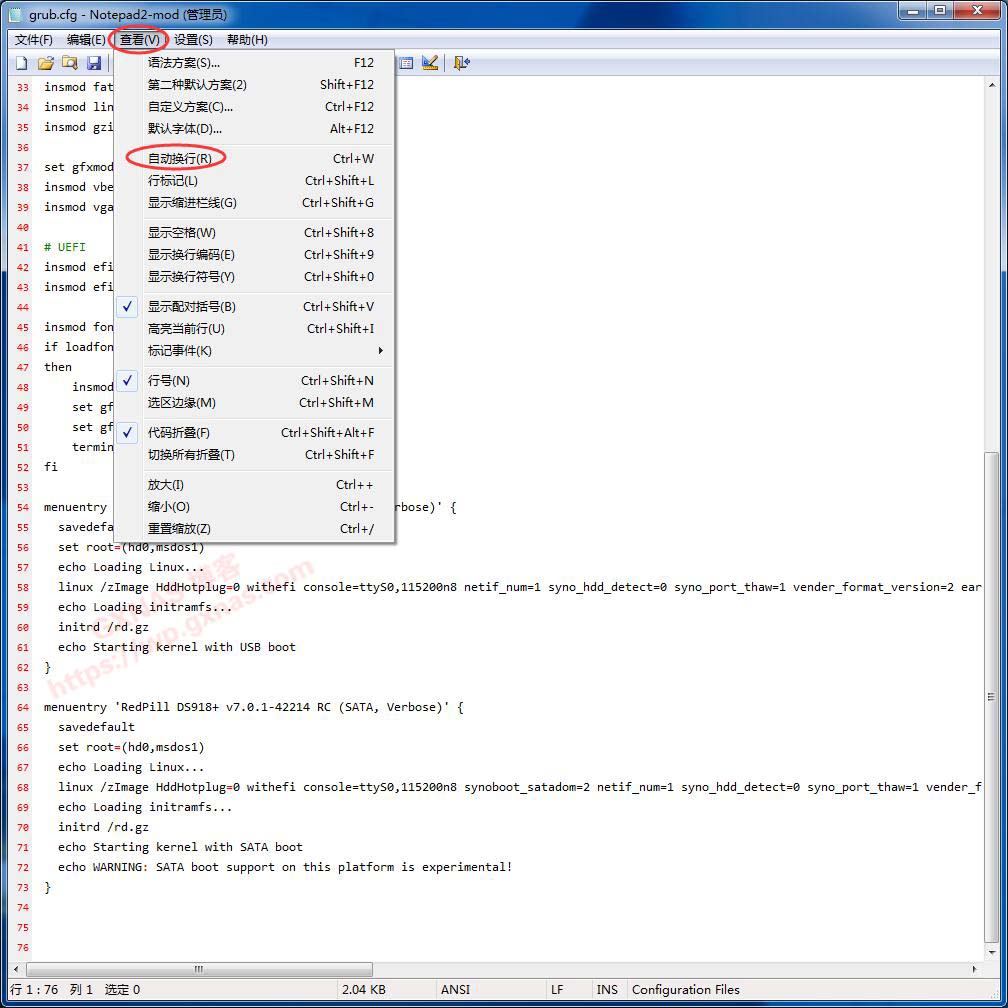

8、用Notepad2打开grub.cfg文件，在菜单上的“查看”，找到自动换行，点一下；

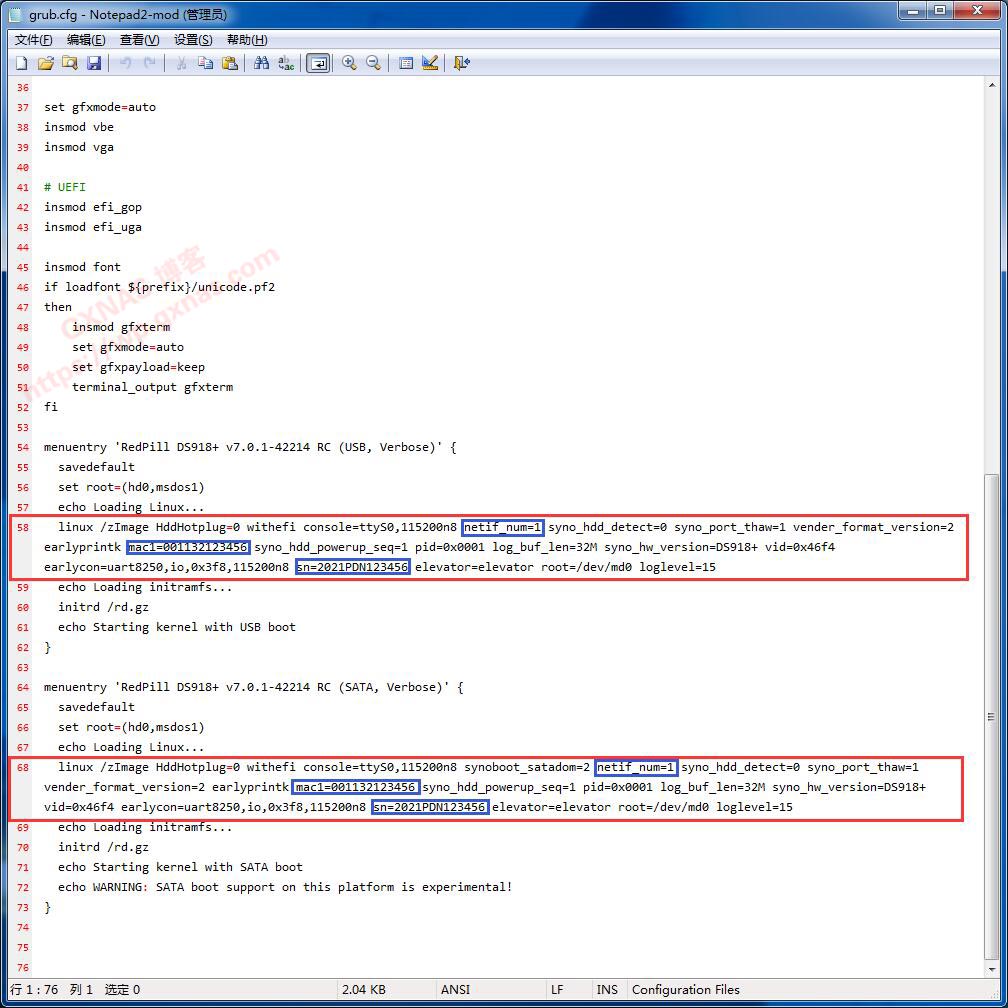

9、向下翻页到第58行和第68行，先找到下图圈出蓝色字，根据实际情况修改（58行和68行都要改），改好了就保存文件，关闭Notepad2；

（1）netif_num=1：网口数量，默认为1，如果你要给虚拟机添加两个网口的，请改成netif_num=2；
（2）mac1=001132123456：默认只填写了一个网口的mac地址，如果给虚拟机添加两个网口的，需要在mac1的后面添加了一个mac2=001132123466（两个mac值不可以一样）；如果你有真实的洗白码，可以替换成洗白码mac的值；
（3）sn=2021PDN123456：默认的序列号，如果你有真实的洗白码，可以替换成洗白码sn的值；
（4）虚拟机安装，不需要改VID和PID；

（5）如果虚拟机添加的是直通硬盘或者虚拟机添加有两个或者以上的SATA控制器，需要添加这三个参数才可以顺利识别硬盘：DiskIdxMap、SataPortMap、SasIdxMap。SataPortMap参数代表系统有几个SATA控制器和每个控制器有几个接口；DiskIdxMap参数是指第一个SATA控制器的接口序号设置从几开始，数值均为16进制。如果你安装好系统后发现识别硬盘不对的，请检查这几个参数，这三个参数的具体说明，可以先查看本文末尾的“有关DiskIdxMap、SataPortMap、SasIdxMap三个参数的说明”。

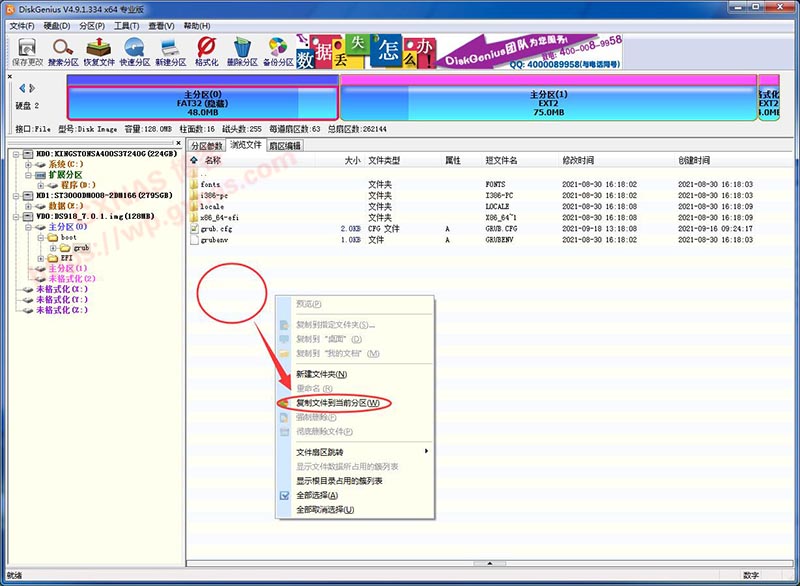

10、切换到DiskGenius软件，在右边空白处点右键，在弹出的菜单选择“复制文件到当前分区”；

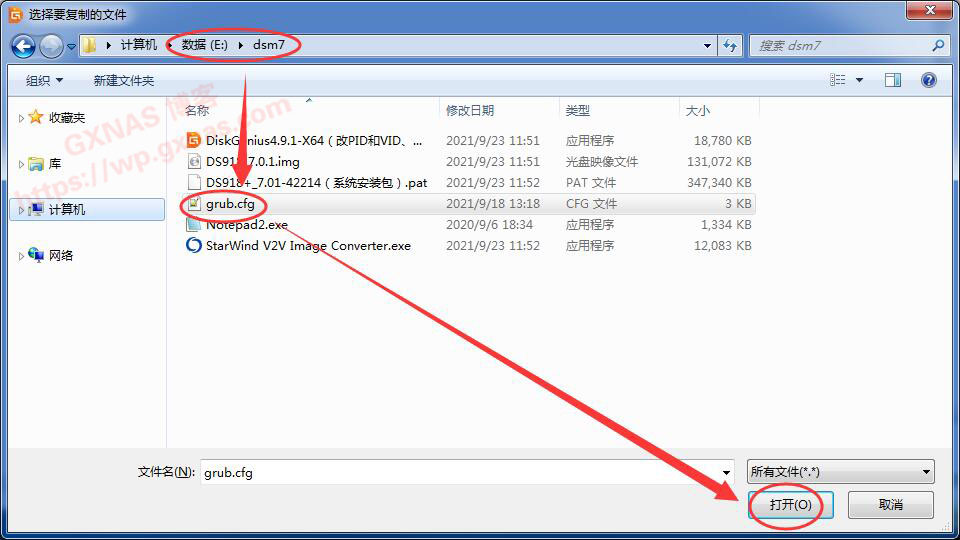

11、找到刚才修改好的grub.cfg，打开；

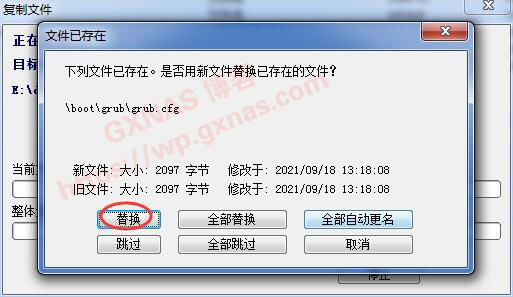

12、替换；

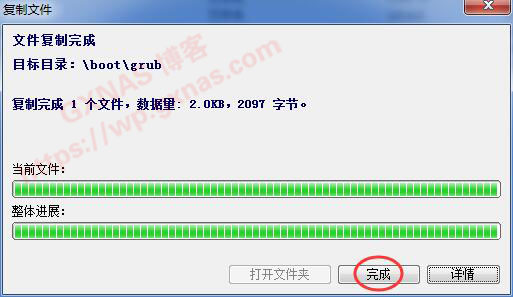

13、完成；

14、退出DiskGenius软件；

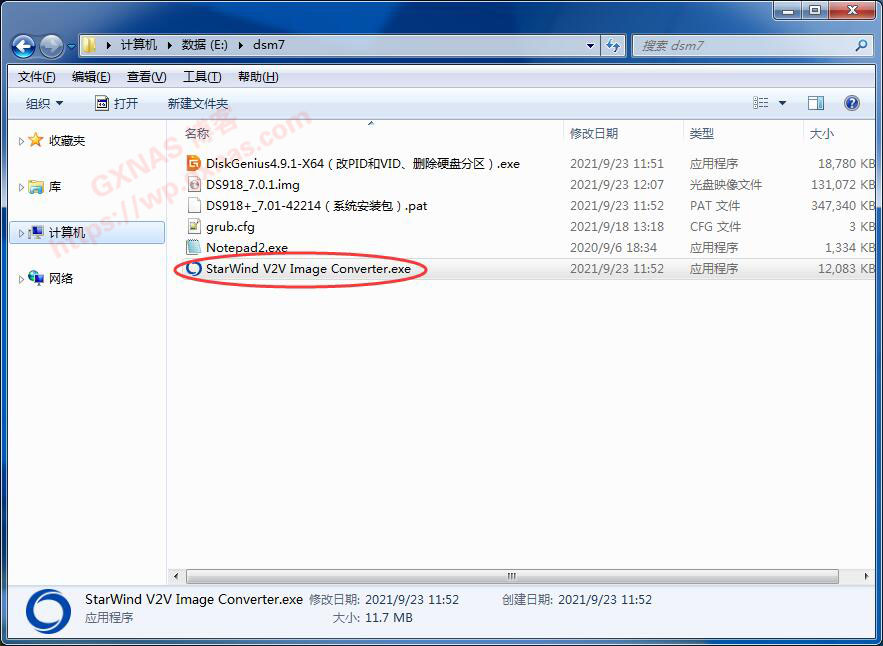

15、双击StarWind V2V Image Converter.exe，安装到电脑上；

16、双击在电脑桌面的StarWind V2V Image Converter图标，运行软件；

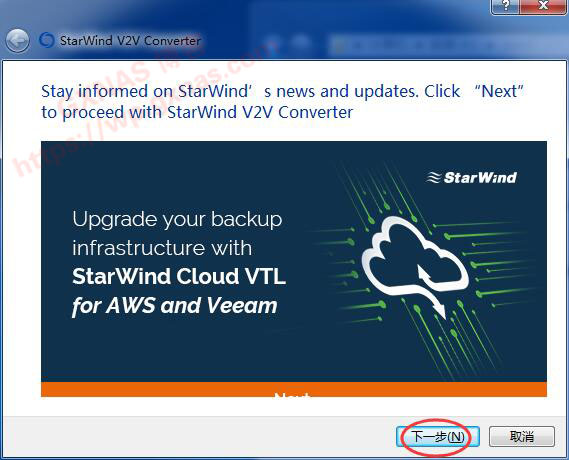

17、下一步；

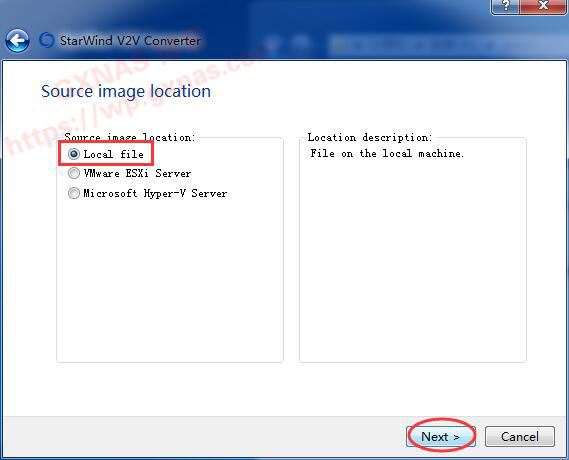

18、选“Local file”，Next；

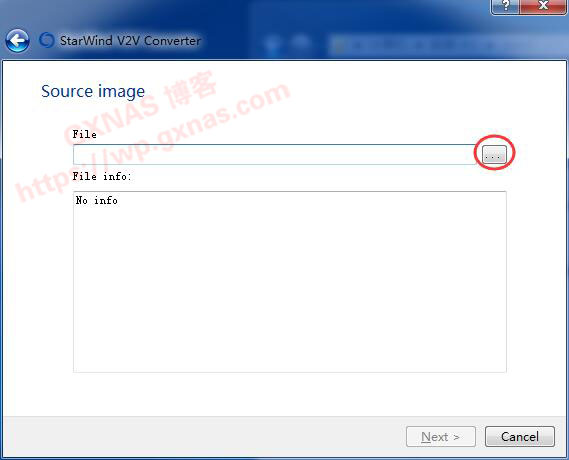

19、点三个小点；

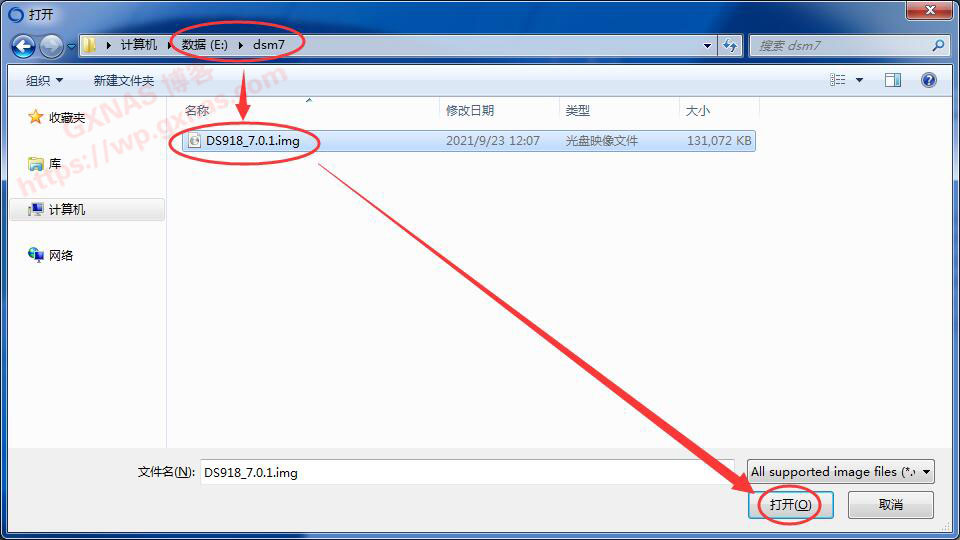

20、找到改好的DS918_7.0.1.img，打开；

21、确认文件名无误以后，点Next；

22、选“VMware ESX server image”，Next；

23、这一步不需要选择，直接点Next；

24、确认一下这个文件保存路径（默认保存到与DS918_7.0.1.img相同的文件夹下），没有问题就点Next；

25、Finish；

26、看到多出了两个文件：DS918_7.0.1.vmdk 和 DS918_7.0.1-flat.vmdk；

27、到ESXI首页，创建/注册虚拟机；

28、创建新虚拟机，下一页；

29、给虚拟机起一个名称，客户机操作系统系列选择“Linux”，客户机操作系统版本选“其他 4.x 或更高版本的 Linux （64位）”，下一页；

30、根据实际情况选择存储，由于我这台只有一个存储，所以没得选，下一页；

31、默认的硬件配置；

32、根据实际的情况选择配置，我这选择是四核心CPU，内存4096MB，网络适配器选择的是“VMXNET3”（如果你选VMXNET3发现不出IP的话，可以改成E1000e），同时删除多余的SCSI控制器、USB控制器、CD/DVD驱动器以及默认的硬盘，下一页。

33、完成；

34、找到刚才建立的虚拟机，编辑；

35、添加硬盘，现有硬盘；

36、先点中刚才建立的虚拟机所在的文件夹，再点菜单上的“上载”；

37、找到刚才用StarWind V2V Image Converter转换好的DS918_7.0.1.vmdk，打开；

38、继续点“上载”；

39、这次选的是DS918_7.0.1-flat.vmdk，打开；

40、稍等一会，等文件上传完成后，会显示有DS918_7.0.1.vmdk（DS918_7.0.1-flat.vmdk这个文件不在这显示，属于正常现象），点这个文件，选择；

41、接下来要给群晖虚拟机添加存储硬盘，如果是添加虚拟硬盘选新标准硬盘（如果需要添加RDM直通硬盘或者SATA控制器的，请点“保存”，然后下拉到文章末尾查看补充说明）；

42、默认添加的虚拟硬盘是16G，在新硬盘的左边三角形点开；

43、根据需设置需要用的存储盘大小（DSM7.X存储硬盘最低要求为19GB，如果小于19GB安装必定失败，本教程以50GB为例），磁盘置备我选的是“精简置备”；

44、在虚拟机选项，引导选项，点开三角形；

45、找到“是否为此虚拟机启用UEFI安全引导”这行；

46、把默认的打勾去掉，保存；

47、点下图所示位置的三角形，启动虚拟机；

48、引导菜单选第二行（SATA引导方式），回车；

49、黑群晖7.X的引导启动后就显示这样，在UEFI方式启动方式下，会有一个光标停在上面不动，不要以为是系统卡住了；

50、在电脑浏览器新开一个标签，输入（http://find.synology.com/）这个地址回车，开始搜索局域网内的群晖设备，等待的时间根据不同的硬件性能决定，有些性能好的机器一般3-5分钟之内可以搜索出来，性能不好的机器有可能20分钟以上才能搜索出来（如果你的电脑有启用防火墙的话，也有可能是搜索不出来的，电脑搜索不出来的可以到路由器里面找。）；

51、如果局域网内有多台群晖设备的，右边会有一个三角形显示，可以翻页找到我们需要安装的设备（状态会显示：未安装），点“连接”；

52、左下角“我已阅读并同意 EULA 的条款”打勾，下一步；

53、继续；

54、正在加载；

55、安装；

56、浏览；

57、找到之前下载的 DS918+_7.01-42214（系统安装包）.pat 这个安装包文件，打开；

58、确认一下安装包的版本号（用什么版本的引导，就要选对应版本的安装包，不可以搞错），无误后点下一步；

59、安装过程中，群晖系统会自动把存储硬盘重新分区并格式化为群晖格式的硬盘，在“我了解这些硬盘上的所有数据都将被删除”打勾，继续；

60、开始安装了；

61、正在格式化系统分区；

62、正在安装系统；

63、耐心等待；

64、安装完成系统会自动重启，此时会显示一个10分钟的倒计时，重启等待的时间由硬件性能决定（正常等待1-10分钟）；

65、重启完成，即将进入，点：开始；

66、给设备起个名字（不可以用中文），设置一个用户名（不可以用admin），设置密码（密码要求：大写字母+小写字母+数字的组合，长度至少8位），下一步。

67、选“当有可用的DSM或者套件更新时通知我，我会手动安装”，下一步。

68、跳过。

69、不打勾，直接点提交。

70、进入系统桌面，提示创建存储池和存储空间，点：立即创建。

71、开始。

72、RAID类型根据实际选择（如果有多个硬盘需要组阵列的选SHR，如果需要把多个硬盘组成一个大容量的选JBOD），我这只有单硬盘，选Basic，下一步；

73、选中需要建立存储的硬盘，下一步；

74、提示我的硬盘不在Synology产品兼容列表中，不用理会，这个不影响使用，继续。

75、跳过硬盘检查（如果你组的是RAID，强烈建议勾选“执行硬盘检查”，以免硬盘出问题引起RAID损毁），下一步；

76、在“修改分配的大小”这里，点“最大化”，下一步。

77、“选择文件系统”这里有两个选择，根据实际情况选择，如果想要使用群晖系统所有功能不受限制的，选Btrfs，下一步。

78、应用。

79、确定。

80、存储空间建立完成。

81、系统安装至此结束。

【补充说明】

一、SATA控制器做直通给群晖虚拟机（需要CPU拥有vt-d技术并且主板开启了vt-d直通）

1、在ESXI菜单“管理”—“硬件”—“PCI设备 ”，找到SATA控制器，点菜单“切换直通”，重启ESXI后，此SATA控制器的“直通”菜单显示为“活动”；

2、需要添加SATA控制器来达到直通硬盘的，在菜单上点添加其他设备，PCI设备；

3、选择正确的SATA控制器，保存。

4、回到上面【安装过程】中的第44步，编辑群晖虚拟机，设置好以后再继续安装。

二、采用RDM直通硬盘方式添加给群晖虚拟机

1、在ESXI菜单“存储”—“设备”，找到要添加给群晖的硬盘，点进去；

2、在下图这行有个括号，把括号里面的内容复制一下，这个是硬盘的ID；

3、在ESXI菜单“存储”—“数据存储”，点“数据存储浏览器”，查看并记下虚拟机保存的路径，比如我的是在“datastore1”（ESXI的存储名称）的“DS918”文件夹（虚拟机的路径）；

4、在ESXI菜单“主机”—“操作”—“服务”，选“启用安全Shell（SSH）”；

5、此时ESXI首页会显示“SSH已在此主机上启用”的字样；

5、在电脑上打开SSH工具，以root用户登录到ESXI的SSH下，输入RDM直通的命令：

vmkfstools -z /vmfs/devices/disks/t10.ATA_____ADATA_SP580_____________________________2J2120007081________ /vmfs/volumes/datastore1/DS918/SP580.vmdk

解释一下：

（1）t10.ATA_____ADATA_SP580_____________________________2J2120007081________为上面第2步在括号里面复制出来的硬盘ID

（2）datastore1为上面第3步显示的ESXI的存储名称

（3）DS918为上面第3步显示的群晖虚拟机的路径

（4）SP580.vmdk是这个硬盘添加给群晖虚拟机挂载的名称（这个名称不可以和现有文件重名哦，否则文件会被覆盖后会造成虚拟机无法正常运行）

6、检查命令无误后按回车执行命令，如果命令正确的话回车后没有信息显示的，否则会有信息显示。

7、在虚拟机添加现有硬盘；

8、找到刚才第6步敲命令添加的文件，选择；

9、保存；

10、回到上面【安装过程】中的第44步，编辑群晖虚拟机，设置好以后再继续安装。

有关DiskIdxMap、SataPortMap、SasIdxMap三个参数的说明：

#在群辉系统中，一个控制器默认只能控制9个硬盘，所以SataPortMap=的数值范围只能是0-9，0则表示屏蔽该控制器，不可以设为SataPortMap=0来隐藏引导盘！

#如果有多个控制器的（每个主板具体有几个控制器，请查阅主板说明书），则SataPortMap=后面的数值有几位就表示有几个控制器。比如SataPortMap=148，表明第一个控制器有1个硬盘，第二个控制器有4个硬盘，第三个控制器有8个硬盘。

#DiskIdxMap=这个参数值，按顺序从左到右每两位数为一个控制器的盘序数值，这两位数为16进制数，如果数值小于等于9或者大于10的，需要在数值前面加个0。比如DiskIdxMap=000105的意思是，第一个控制器的磁盘（引导盘）从序号1（00为序列1）开始往后排，第二个控制器的4个硬盘从序号2（01为序号2）开始往后排，第三个驱动器的8个硬盘从序号5（05为序号6）开始往后排。此时在群晖DSM7.X的系统里面看到磁盘序号就会从磁盘1（引导盘）到磁盘13。

#这里有个小技巧，可以将控制器的盘序设置超过当前最大磁盘数量。例如我想把第1个控制器的引导盘隐藏，可以改成DiskIdxMap=0C0004，引导盘在群晖系统里面就看不到了，此时在群晖DSM7.X的系统里面看到磁盘序号就会从磁盘1到磁盘12（引导盘被隐藏了），同时还治愈了很多患有强迫症的童鞋！

#SasIdxMap为SAS硬盘的个数，默认使用SATA硬盘的时候设置为0。
