上个月写过一篇《黑群晖7.01折腾手记+黑群晖7.01安装教程》，由于是不同时间断断续续的折腾，那篇教程比较碎片化，想想还是重新写一篇完整的教程吧。温馨提醒：如果想升级到7.0系统，建议先看完此文章《群晖系统怎样升级到DSM7.0？要不要升级？》，再决定是否要升级。以下是博主使用蜗牛星际B款双网口这个机器直接物理机安装的DS918-7.01版本过程：

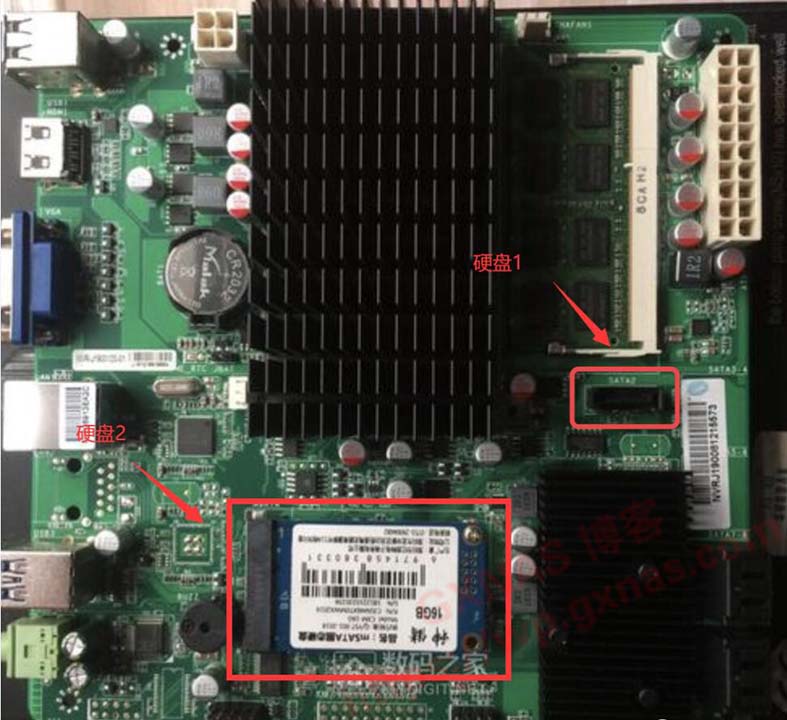

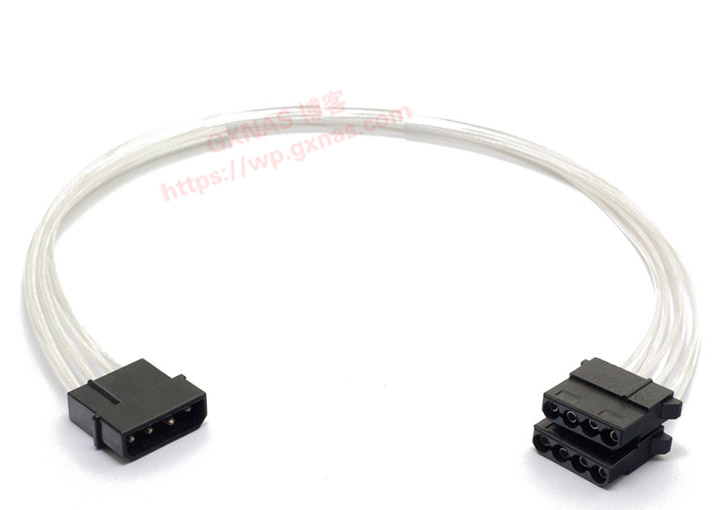

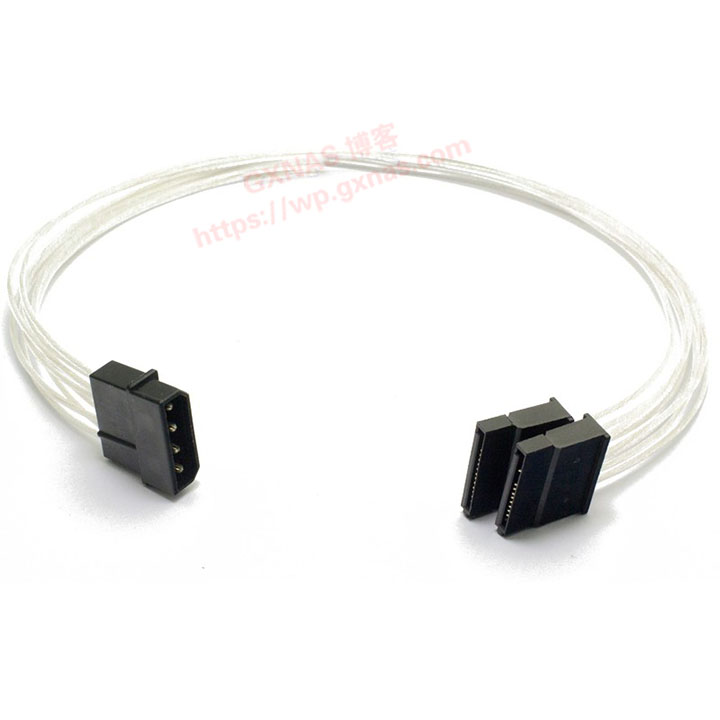

1、由于蜗牛星际这个机器的SATA接口比较奇特，所以在安装群晖系统之前，需要先一下准备工作：就是需要拆开机箱，在下图硬盘1的SATA口，需要接上硬盘，硬盘的电源从蜗牛主机背板电源口用大4pin一分二的线转接出来，再接一个大4pin转SATA的线，安装好群晖系统以后，这个硬盘还要一直接着，不可以拆走。

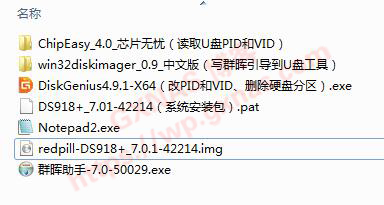

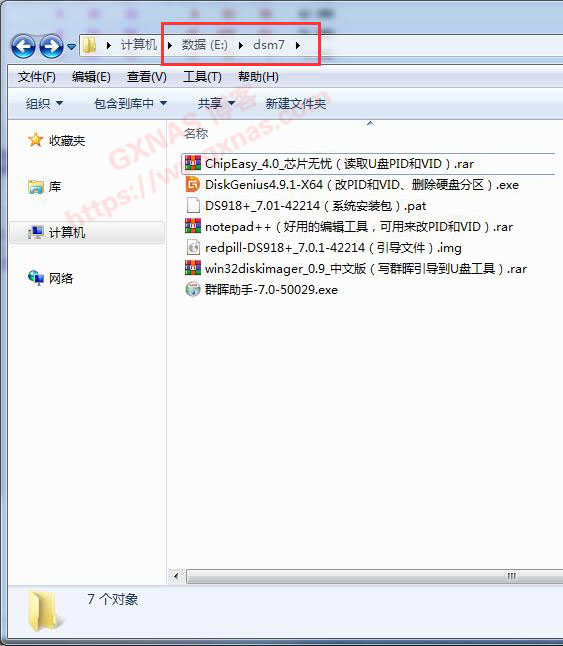

2、硬盘接好以后，找一台Windows 64位系统的电脑，建立一个非中文名字的文件夹，把需要用的文件从【我的网盘】下载下来。
【2022年2月14日更新】由于7.01-42214已经过时，所以引导文件需要下载DS918-7.01-42218的IMG来使用，安装包下载DS918-7.01-42218的PAT文件。
3、有些文件是压缩包，解压出来。把redpill-DS918+_7.0.1-42214（引导文件）.img这个文件名改一下，去掉中文字。
【2022年2月14日更新】由于7.01-42214已经过时，引导文件使用DS918-7.01-42218.IMG。

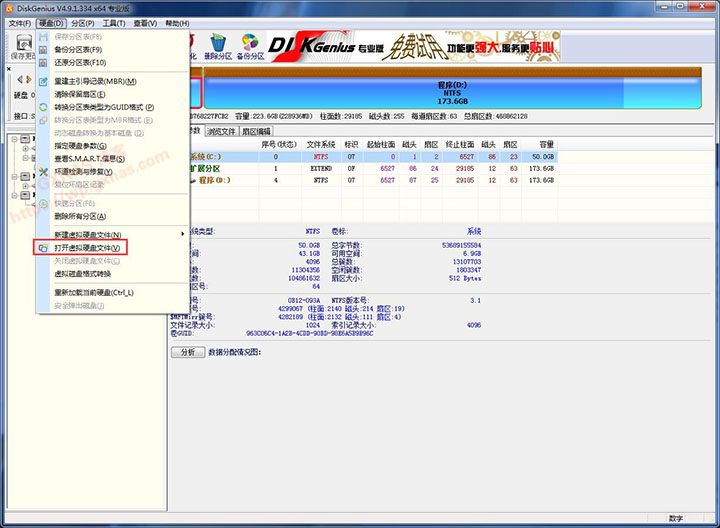

4、运行Diskgenius，在菜单“磁盘”选“打开虚拟硬盘文件”。

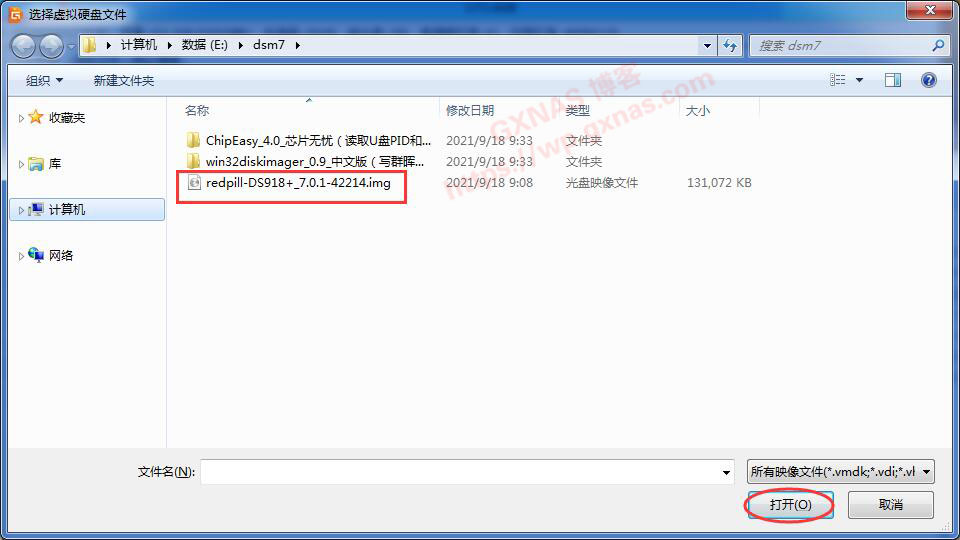

5、选中刚才下载的redpill-DS918+_7.0.1-42214.img文件，打开。【2022年2月14日更新】由于7.01-42214已经过时，引导文件使用DS918-7.01-42218.IMG。

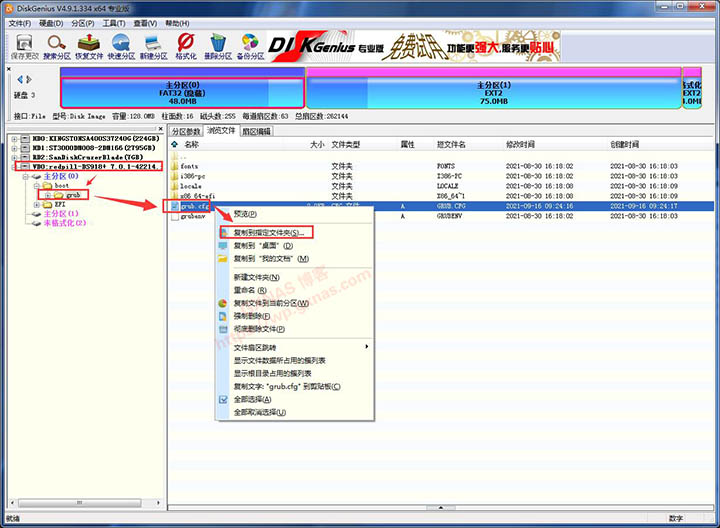

6、点开左边栏的“主分区”—“boot”—“grub”文件，在右边找到grub.cfg文件，选中点击鼠标右键，复制到指定文件夹。

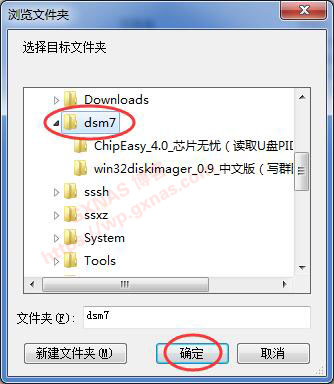

7、选到刚才下载文件所在的文件夹，确定。

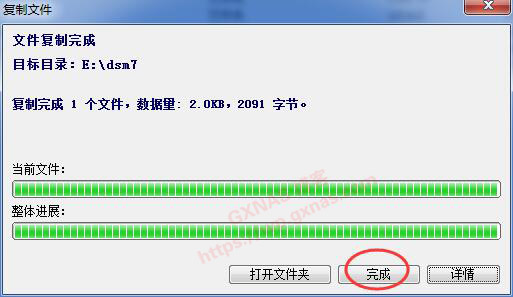

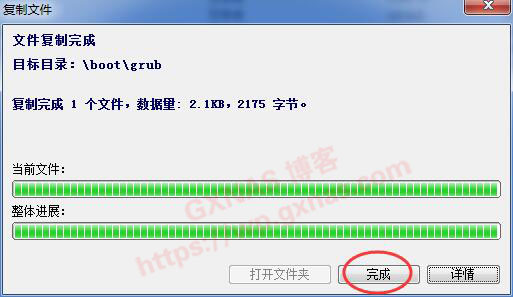

8、点：完成。

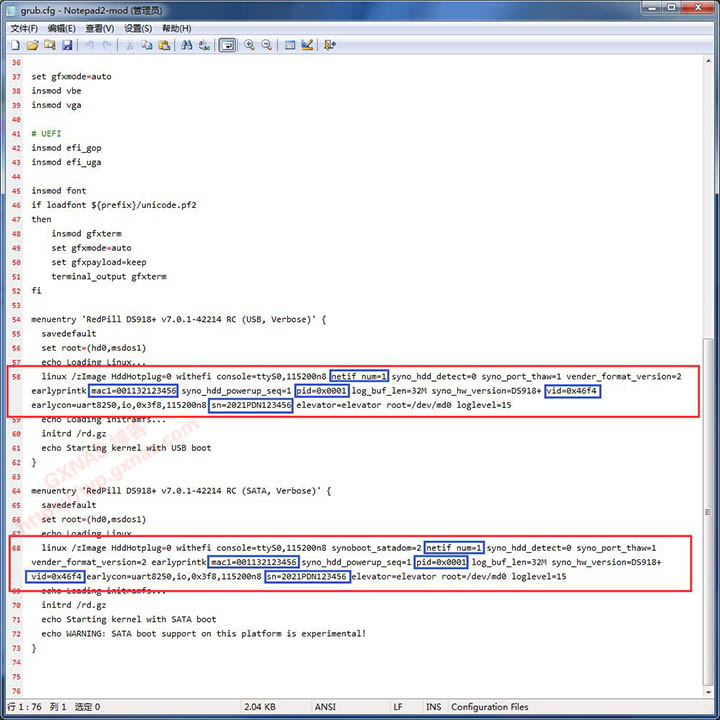

9、用Notepad2.exe打开grub.cfg，向下翻找到第58行和第68行，先找到图上圈出蓝色字，下面根据实际情况修改（VID和PID，原有的0x不可以删除哦）。

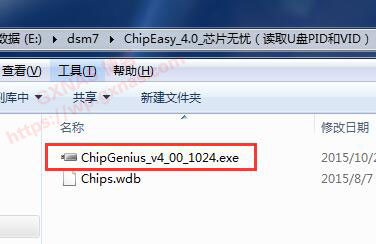

10、找来一个U盘插到电脑，运行ChipEasy_4.0_芯片无忧（读取U盘PID和VID）文件夹里面的ChipGenius_v4_00_1024.exe。

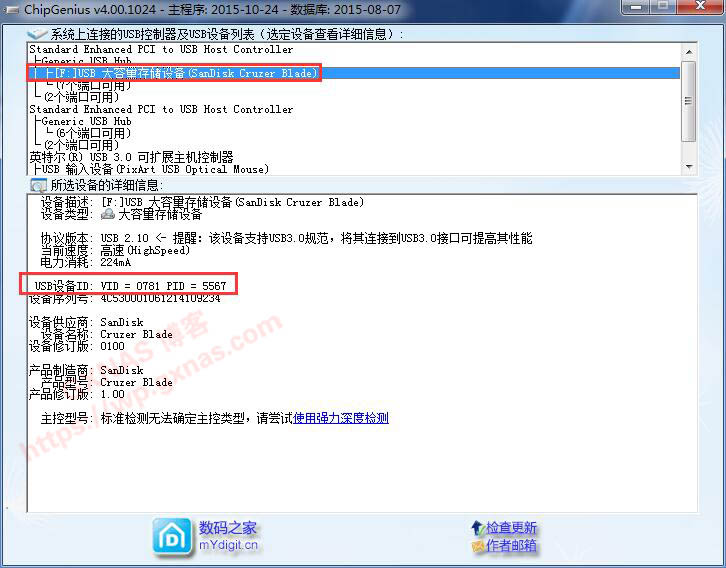

11、确认一下ChipGenius当前选择的是正确的U盘，这个U盘需要做群晖的引导盘，找到VID和PID，等下需要用。

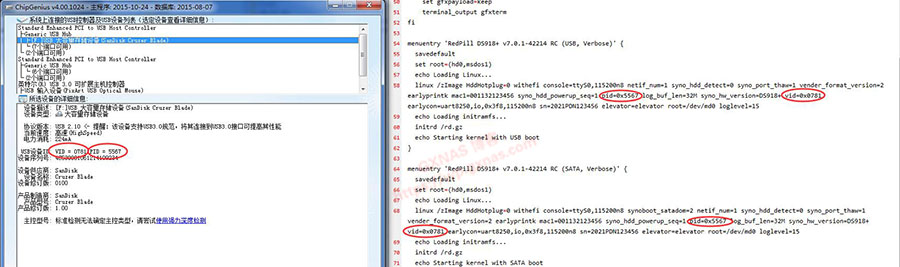

12、切换到Notepad2.exe编辑grub.cfg的界面，找到第58行和第68行这两行中写有vid=和pid=的地方，替换成上一步骤找到的实际vid和pid的值（0x不可以删除，要保留）。

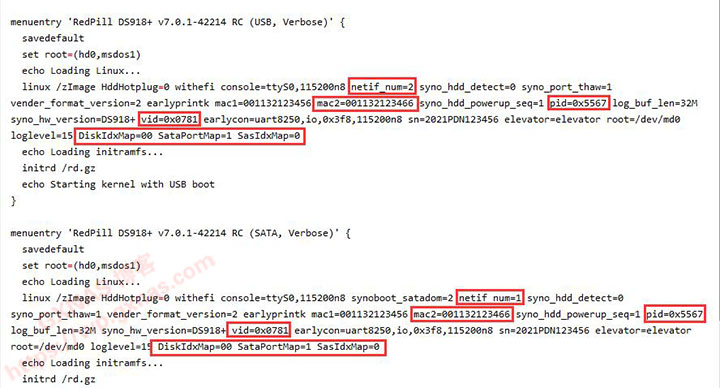

13、另外，还有几个参数需要修改，确认修改无误后，保存文件并关闭编辑器：
（1）netif_num=1：网口数量，默认为1，请按照实际修改，我这台蜗牛星际B双有两个网口，所以要改成netif_num=2；
（2）mac1=001132123456：默认只填写了一个网口的mac地址，由于我这台蜗牛是双网口，所以在mac1的后面添加了一个mac2=001132123466（两个mac值不可以一样）；如果你有真实的洗白码，可以替换成洗白码的值；
（3）sn=2021PDN123456：默认的序列号，如果你有真实的洗白码，可以替换成洗白码的值；
（4）DiskIdxMap、SataPortMap、SasIdxMap：由于DSM7.0引导要求SATA1口必须接上硬盘，同时还要添加这三个参数才可以顺利安装（这三个参数的具体说明，可以先查看本文末尾的“有关DiskIdxMap、SataPortMap、SasIdxMap三个参数的说明”），因此我只在主板SATA1口接了一个硬盘，所以使用的是DiskIdxMap=00 SataPortMap=1 SasIdxMap=0。
【2022年5月9日更新】
DSM7.X系统安装完成后，可以把这三个参数改为DiskIdxMap=0400 SataPortMap=24 SasIdxMap=0，这样就可以正确的识别msata硬盘以及机箱前面板的4个硬盘笼。

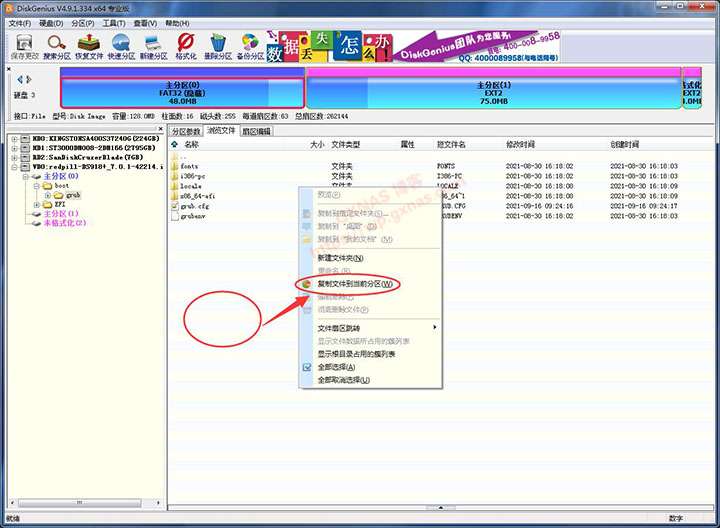

14、切换到刚才打开的DiskGenius，在右边grub.cfg的空白区域点鼠标右键，复制文件到当前分区。

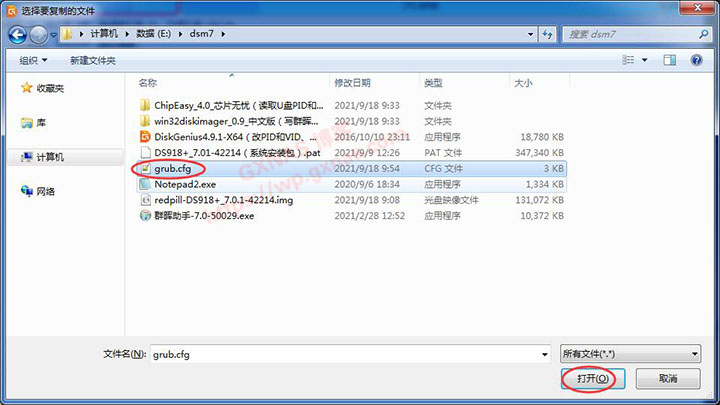

15、找到刚才编辑好的grub.cfg，打开。

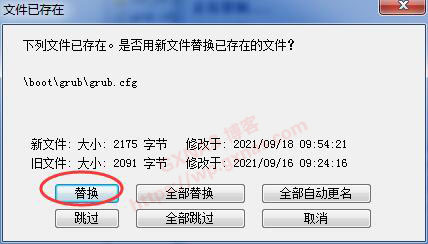

16、在弹出的窗口中，选择：替换。
17、完成。

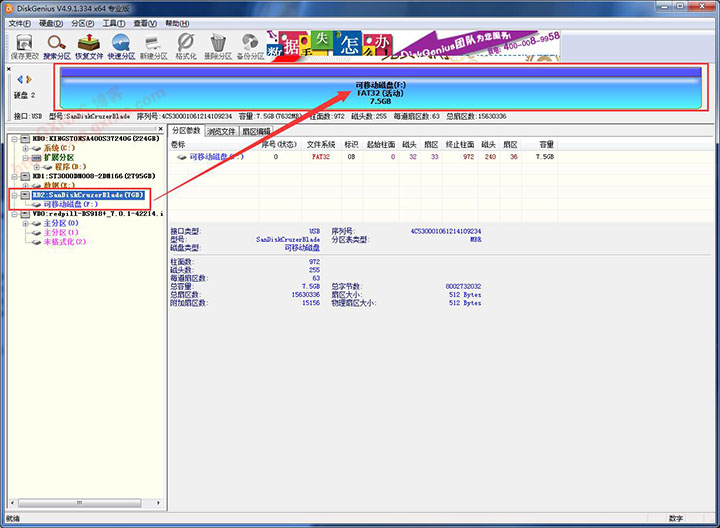

18、在DiskGenius左边栏找到U盘，确认一下整个U盘全部分成了一个分区（如果U盘有多个分区的，需要删除所有的分区，再重新建立一个新的分区，并格式化成NTFS或者FAT32格式）。
19、退出DiskGenius软件。
20、进入win32diskimager_0.9_中文版（写群晖引导到U盘工具）文件夹，运行Win32DiskImager.exe。
21、点击打开文件的图标。
22、进入引导文件所在的文件夹，找到redpill-DS918+_7.0.1-42214.img，打开。
【2022年2月14日更新】由于7.01-42214已经过时，引导文件使用DS918-7.01-42218.IMG。
23、确认一下U盘的盘符，别弄错成别的盘了，确认无误后，点“写”。
24、点：Yes。
25、在走进度，耐心等一下。
26、写盘完成，在弹出的窗口点“OK”。
27、把win32diskimager写盘软件关闭退出。
28、把U盘拨出来，拿到蜗牛星际插上，开机后狂按del键，进入BIOS设置界面，在Advanced菜单栏找到Miscellaneous Configuration。
29、确认一下 OS Selection是否设置为 Windwos 8.x。如果不是，则手动改成 Windwos 8.x ，保存退出，重启以后再进来。
30、在Boot菜单栏找到Boot Option Priorities，按回车，选择第一引导顺序。
31、设置成U盘启动（UEFI方式）。
32、保存退出。
33、U盘启动会有两行菜单，分别是第一行的USB启动和第二行的SATA启动。由于现在用的是U盘启动，所以选第一个回车。
34、然后屏幕显示这三行内容以后就停在这里了，这是DSM7.X引导的正常启动界面，不要以为是系统卡死了。
35、回到windows电脑上，安装好群晖助手，运行群晖助手，NAS引导U盘启动约3-5分钟后点搜索，就会看到显示群晖的IP地址了（电脑需要和NAS接在同一台路由器下，并且电脑关闭所有的防火墙软件），如果你的硬盘不是群晖正在使用的硬盘，此时的状态会显示DSM未安装。
36、点到搜索出来这个地址，再点“联机”。
37、左下角打勾，确定。
38、在弹出的浏览器中，点“安装”。
39、点“浏览”。
40、找到前面下载的DS918+_7.01-42214（系统安装包）.pat，打开。
【2022年2月14日更新】由于7.01-42214已经过时，安装文件使用DS918-7.01-42218.PAT。
41、下一步。
42、系统提示硬盘1会被删除，打勾，继续。
43、开始格式化系统分区。
44、很顺利，不卡40%。
45、也不卡55%。
46、安装完成，开始重启，并显示一个10分钟的倒计时（重启实际等待的时间以硬件配置高低有关，配置好的可能1分钟，配置差的可能5分钟）。
47、重启完成后，即将进入系统，显示开始安装内置套件。
48、耐心等待。
49、点：开始。
50、给设备起个名字（不可以用中文），设置一个用户名（不可以用admin），设置密码（密码要求：大写字母+小写字母+数字的组合，长度至少8位），下一步。
51、选“当有可用的DSM或者套件更新时通知我，我会手动安装”，下一步。
52、跳过。
53、不打勾，直接点提交。
54、进入系统桌面，提示创建存储池和存储空间，点：立即创建。
55、开始。
56、我这只有一个硬盘，所以选择的是Basic，下一步。
57、确认一下即将要建立存储的硬盘是不是正确的，确认无误就下一步。
58、继续。
59、提示我的硬盘不在Synology产品兼容列表中，不用理会，这个不影响使用，继续。
60、跳过硬盘检查（如果你组的是RAID，强烈建议勾选“执行硬盘检查”，以免硬盘出问题引起RAID损毁）。
61、修改分配的大小这里，点“最大化”，下一步。
62、选择文件系统这里有两个选择，根据实际情况选择，如果需要使用DSM所有的功能不受限制的，选Btrfs，下一步。
63、应用。
64、确定。
65、存储空间建立完成。
66、看一下控制面板，信息中心首页，显示空白的BUG已经修复。
67、控制面板—用户与群组—高级设置—家目录，在“启动家目录服务”和“启用回收站”两处打勾，应用。
68、安装完成。
物理机安装DSM7.0X成功的技术总结：
1、U盘用金士顿或者闪迪等正品品牌（别用杂牌），把U盘的pid值和vid值读取出来改到入引导文件中；
2、主板第一个SATA口必须接上一个硬盘，这个硬盘没有数据的话建议用Diskgenius删除所有的分区（如果硬盘是之前群晖5.X系统或者6.X系统在用的数据盘，可以不用删除分区，也不用格式化）；
3、只有一个硬盘的情况下，引导文件添加DiskIdxMap=00 SataPortMap=1 SasIdxMap=0这三个参数，如果不止一个硬盘则按照下方“有关DiskIdxMap、SataPortMap、SasIdxMap三个参数的说明”来设置；
4、蜗牛星际BIOS，在Advanced->Miscellaneous Configuration->OS Selection 处，要选Windwos 8.x；
5、蜗牛星际安装好群晖以后，可以把三个参数改成DiskIdxMap=0400 SataPortMap=24 SasIdxMap=0，从而可以识别机箱前面板的4个硬盘，并且硬盘盘序从磁盘1到4，完美隐藏引导盘。
有关DiskIdxMap、SataPortMap、SasIdxMap三个参数的说明：
#在群辉系统中，一个控制器默认只能控制9个硬盘，所以SataPortMap=的数值范围只能是0-9，0则表示屏蔽该控制器，不可以设为SataPortMap=0来隐藏引导盘！
#如果有多个控制器的（每个主板具体有几个控制器，请查阅主板说明书），则SataPortMap=后面的数值有几位就表示有几个控制器。比如SataPortMap=148，表明第一个控制器有1个硬盘，第二个控制器有4个硬盘，第三个控制器有8个硬盘。
#DiskIdxMap=这个参数值，按顺序从左到右每两位数为一个控制器的盘序数值，这两位数为16进制数，如果数值小于等于9或者大于10的，需要在数值前面加个0。比如DiskIdxMap=000105的意思是，第一个控制器的磁盘（引导盘）从序号1（00为序列1）开始往后排，第二个控制器的4个硬盘从序号2（01为序号2）开始往后排，第三个驱动器的8个硬盘从序号5（05为序号6）开始往后排。此时在群晖DSM7.X的系统里面看到磁盘序号就会从磁盘1（引导盘）到磁盘13。
#这里有个小技巧，可以将控制器的盘序设置超过当前最大磁盘数量。例如我想把第1个控制器的引导盘隐藏，可以改成DiskIdxMap=0C0004，引导盘在群晖系统里面就看不到了，此时在群晖DSM7.X的系统里面看到磁盘序号就会从磁盘1到磁盘12（引导盘被隐藏了），同时还治愈了很多患有强迫症的童鞋！
#SasIdxMap为SAS硬盘的个数，默认使用SATA硬盘的时候设置为0。
